中華人民共和國公安部1999—04—07批準    1999—06—01實施
　　
　　
　　前    言

　　
　　隨著火災中的煙氣危害逐漸被人們所認識，機械排煙系統也就日漸廣泛地被應用到實際工程中去。做為機械排煙系統中的關鍵設備——消防排煙風機的技術性能優劣也就愈來愈受到重視。為了有效地監督、促進該產品質量的提高，特制定本標準。
　　
　　本標準由中華人民共和國公安部提出。
　　
　　本標準由全國消防標準化技術委員會歸口。
　　
　　本標準起草單位：公安部天津消防科學研究所、天津通風機廠、浙江上風集團公司(浙江省上虞風機廠)、深圳日通機電設備工程有限公司。
　　
　　本標準主要起草人；紀祥安、解鳳蘭、陳迎春、周天、徐樺、嚴洪。
　　
　　本標準1999年4月首次發布。
　　
　　本標準委托公安部天津消防科學研究所負責解釋。
　　
　　1  范圍
　　
　　本標準規定了消防排煙風機耐高溫試驗的試驗裝置、試驗步驟、判定條件和試驗報告。
　　
　　本標準適用于安裝在機械排煙系統中、火災時起排煙作用的固定式排煙風機(包括軸流式風機和離心式風機，以下簡稱排煙風機)。
　　
　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB 50045—1995  高層民用建筑設計防火規范
　　
　　3  試驗裝置、試驗步驟和判定條件
　　
　　3．1  試驗裝置
　　
　　3．1．1  耐高溫試驗爐
　　
　　耐高溫試驗爐應能控制通過試件的氣流溫度，使之能夠在200℃土15℃～600℃土15℃范圍內任一設定值上保持恒定，并能保證點火后2min內爐內溫度能升至選定的標準溫度。
　　
　　3．1．2  溫度測量及控制系統
　　
　　試件迎火面的氣流溫度采用直徑為0．75～1．00mm(τo<0．5s)的K型鎧裝熱電偶測量。其熱端伸出瓷管長度不應小于25mm，熱電偶數量不得少于5支。熱電偶均勻分布在距風機進氣口100mm的平面上，熱電偶所測溫度的平均值即為試驗溫度。
　　
　　試驗溫度可以在200～600℃范圍內預先設定，試驗溫度數值記錄的時間間隔不應超過1min。
　　
　　3．1．3  壓力測量及控制系統
　　
　　耐高溫試驗爐爐內壓力由壓力傳感器測量，在試驗開始10min后，爐內1／2高度的爐壓應控制在15Pa土5Pa(表壓)的范圍內。
　　
　　3．1．4  測量?jī)x表的精確度
　　
　　壓力；土1Pa；
　　
　　時間：土10s；
　　
　　溫度；土15℃。
　　
　　3．2  安裝
　　

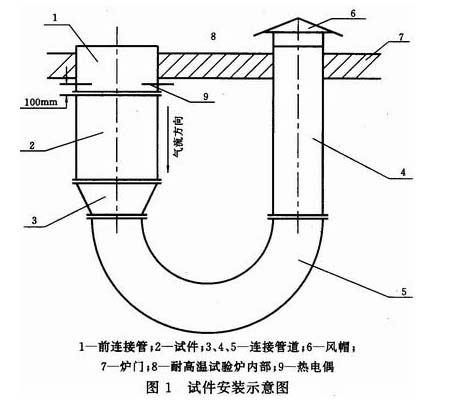

　　3．2．1  試件的安裝應能反映出實際使用情況，試件安裝示意圖如圖1所示。
　　

　　3．2．2  將試件通過前、后連接管道固定在耐高溫試驗爐的外側，管道的出口與入口與爐內相通，以便形成試件一耐高溫試驗爐之間的熱流循環。
　　
　　3．2．3  試件前、后連接管道宜由4mm的鋼板制作。
　　
　　3．3  試驗步驟
　　
　　3．3．1  試件安裝就位后，啟動試件，使試件在常溫下預運行5min，試件應無異常現象。
　　
　　3．3．2  試件停止運轉，等待試驗。
　　
　　3．3．3  耐高溫試驗爐點火，同時啟動試件使其運轉。控制爐溫，使通過試件的氣流溫度在2min內達到標準試驗溫度，并在此溫度下使試件連續運轉30min。
　　
　　3．3．4  標準試驗溫度應根據生產廠家提出的試件耐高溫性能選定。所選溫度應不低于GB 50045規定的280℃。
　　
　　3．3．5  試驗過程中，試件如出現3．5規定的不合格判定條件時，試驗即可終止。
　　
　　3．4  觀察、測量、記錄
　　
　　在整個試驗過程中應隨時觀察試件的運轉情況，記錄標準試驗溫度、試件的耐高溫試驗時間以及試件發生掃膛和其他異常現象發生的時間。
　　
　　3．5  判定條件
　　
　　試驗過程中如試件不能正常運轉，則判為不合格。
　　
　　4  試驗報告
　　
　　試驗報告應包括以下內容：
　　
　　a)試驗委托單位名稱；
　　
　　b)制造廠名稱和產品型號規格；
　　
　　c)送樣形式；
　　
　　d)試件結構簡圖，使用材料、安裝及其他有關說明；
　　
　　e)試驗數據；
　　
　　f)觀察記錄；
　　
　　g)試驗結論；
　　
　　h)試驗主持人及試驗單位負責人簽字；
　　
　　i)試驗單位蓋章；
　　
　　j)標準編號。
