（一）事件樹分析的含義

    事件樹分析（ Event Tree Analysis ，簡稱 ETA ）是從一個初始事件開始，按順序分析事件向前發展中各個環節成功與失敗的過程和結果。

    一起事故的發生，是許多原因事件相繼發生的結果。其中，一些事件的發生是以另一些事件首先發生為條件的，而一事件的出現，又會引起另一些事件的出現。在事件發生的順序上，存在著因果的邏輯關系。事件樹分析法是一種時序邏輯的事故分析方法，他以一初始事件為起點，按照事故的發展順序，分成階段，一步一步地進行分析，每一事件可能的后續事件只能取完全對立的兩種狀態（成功或失敗，正常或故障，安全或危險等）之一的原則，逐步向結果方面發展，直到達到系統故障或事故為止。所分析的情況用樹枝狀圖表示，故叫事件樹。他既可以定性地了解整個事件的動態變化過程，又可以定量計算出各階段的概率，最終了解事故發展過程中各種狀態的發生概率。

    事件樹分析是由決策樹演化而來的，最初是用于可靠性分析。他的原理是每個系統都是由若干個元件組成的，每一個元件對規定的功能都存在具有和不具有兩種可能。元件具有其規定的功能，表明正常（成功）；不具有規定功能，表明失（失敗）。按照系統的構成順序，從初始元件開始，由左向右分析各元件成功與失敗兩種可能，直到最后一個元件為止。分析的過程用圖形表示出來，就得到近似水平的樹形圖。

    通過事件樹分析，可以把事故發生發展的過程直觀地展現出來，如果在事件（隱患）發展的不同階段采取恰當措施阻斷其向前發展，就可達到預防事故的目的。

    （二）分析步驟

    確定初始事件。初始事件是事件樹中在一定條件下造成事故后果的最初原因事件。他可以是系統故障、設備失效、人員誤操作或工藝過程異常等。一般選擇分析人員最感興趣的異常事件作為初始事件。

    找出與初始事件有關的環節事件。所謂環節事件就是出現在初始事件后一系列可能造成事故后果的其他原因事件。

    畫事件樹。把初始事件寫在最左邊，各種環節事件按順序寫在右面。從初始事件畫一條水平線到第一個環節事件，在水平線末端畫一垂直線段，垂直線段上端表示成功，下端表示失�。辉購拇怪本�兩端分別向右畫水平線到下一個環節事件，同樣用垂直線段表示成功和失敗兩種狀態；依此類推，直到最后一個環節事件為止。如果某一個環節事件不需要往下分析，則水平線延伸下去，不發生分支，如此便得到事件樹。

    (4) 說明分析結果。在事件樹最后面寫明由初始事件引起的各種事故結果或后果。

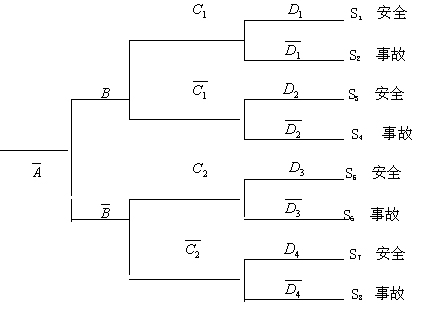

　　事件樹的一般形式如圖 3-1-9 所示。



圖3-1-9 事件樹的一般形式

    （三）定性與定量分析

    1 ．事件樹定性分析

    事件樹定性分析在繪制事件樹的過程中就已進行，繪制事件樹必須根據事件的客觀條件和事件的特征作出符合科學性的邏輯推理，用與事件有關的技術知識確認事件可能狀態，所以在繪制事件樹的過程中就已對每一發展過程和事件發展的途徑作了可能性的分析。

    事件樹畫好之后的工作，就是找出發生事故的途徑和類型以及預防事故的對策。

    ⑴ 找出事故連鎖

    事件樹的各分枝代表初始事件一旦發生其可能的發展途徑。其中，最終導致事故的途徑即為事故連鎖。一般地，導致系統事故的途徑有很多，即有許多事故連鎖。

    事故連鎖中包含的初始事件和安全功能故障的后續事件之間具有“邏輯與”的關系，顯然，事故連鎖越多，系統越危險；事故連鎖中事件數越少，系統越危險。

    ⑵ 找出預防事故的途徑

    事件樹中最終達到安全的途徑指導我們如何采取措施預防事故。在達到安全的途徑中，發揮安全功能的事件構成事件樹的成功連鎖。如果能保證這些安全功能發揮作用，則可以防止事故。一般地，事件樹中包含的成功連鎖可能有多個，即可以通過若干途徑來防止事故發生。顯然，成功連鎖越多，系統越安全，成功連鎖中事件數越少，系統越安全。

    由于事件樹反映了事件之間的時間順序，所以應該盡可能地從最先發揮功能的安全功能著手。

    2 ．事件樹定量分析

    事件樹定量分析是指根據每一事件的發生概率，計算各種途徑的事故發生概率，比較各個途徑概率值的大小，確定最易發生事故的途徑。一般地，當各事件之間相互統計獨立時，其定量分析比較簡單。當事件之間相互統計不獨立時（如共同原因故障，順序運行等），則定量分析變得非常復雜。

    定量分析要有事件概率數據作為計算的依據，而且事件過程的狀態又是多種多樣的，一般都因缺少概率數據而不能實現定量分析。

    3 ．事故預防

    事件樹分析把事故的發生發展過程表述得清楚而有條理，對設計事故預防方案，制定事故預防措施提供了有力的依據。

    從事件樹上可以看出，最后的事故是一系列危害和危險的發展結果，如果中斷這種發展過程就可以避免事故發生。因此，在事故發展過程的各階段，應采取各種可能措施，控制事件的可能性狀態，減少危害狀態出現概率，增大安全狀態出現概率，把事件發展過程引向安全的發展途徑。

    采取在事件不同發展階段阻截事件向危險狀態轉化的措施，最好在事件發展前期過程實現，從而產生阻截多種事故發生的效果。但有時因為技術經濟等原因無法控制，這時就要在事件發展后期過程采取控制措施。顯然，要在各條事件發展途徑上都采取措施才行。

    （四）事件樹分析應用實例

    1 ． 火車上有易燃品引起火災事故的事件樹分析

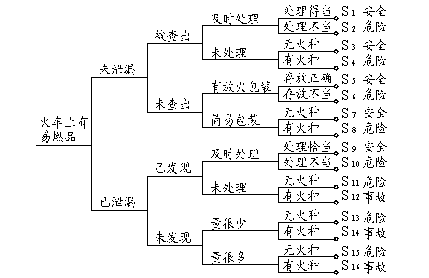

    在鐵路旅客運輸中是嚴禁旅客攜帶易燃品上車的，以確保旅客運輸安全。但有的旅客違反規定攜帶易燃品，進站時未查出，將其帶上火車，這就可能引起火災事故，造成人員傷亡和財物損失；但處理得當，也可以避免火災事故的發生。具體分析如圖 3-1-10 所示。



圖 3-1-10 火車上有易燃品引起火災的事件樹

    2 ．船舶追越事件樹分析

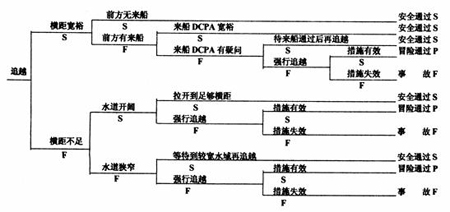

圖 3-1-11 船舶追越事件樹分析簡圖

    船舶追越，常有船吸事故發生，如圖 3-1-11 是對船舶追越的事件樹分析簡圖。由圖 3-1-11 可得出結論：要防止在追越時發生碰撞事故，必須保持寬裕的橫距；如果前方有來船，則只有在確認不影響本船追越時才可鳴號追越；否則，應暫緩追越，等待時機成熟。由本例可知，盡管船舶的事件概率數據難以獲得，但事件樹的定性分析功能具有明顯的實用價值。
