1、主題內容和適用范圍
　　本標準規定了手工氣割工件的操作規程
　　本標準適用于本廠統構件的氣割
　　2、引用標準
　　YB/JQ101.10鋼鐵企業機修制造通用技術條件焊接結構件
　　3、準備工作
　　3．1熟悉圖紙和工藝文件，詳細了解工件的材質、規格和公差要求等。
　　3．2將割槍裝在固定的膠管接頭上，檢查氧氣表、乙炔保險壺工作是否正常及割槍射吸力是否良好。
　　3．3使用氧氣瓶時，應將瓶放穩并放氣吹去接頭處的塵雜物，再裝氧氣表。當瓶內氣壓低于工作壓力時，必須更換，且移動氣瓶應避免撞擊，嚴禁沾油。
　　3．4使用臨時乙炔發生器應注意：
　　3．4．1乙炔發生器要離源10米，離氧氣瓶3米以上，離取暖設備1米以外，不得放在人行道上或高壓線下。
　　3．4．2發生器內要保持足夠的清潔水，水封回火防止器要保持一定的水位。
　　3．4．3發生器內加電石應按一次加入量規定，電石塊度應符合要求，一般50—80mm。
　　3．5使用液化石油氣時，環境溫度不得超過60oC，氣瓶遠離火源5米以上。
　　3．6對照圖紙檢查工件。氣割鋼板的不平度應符合規定，一般板厚小于14mm的鋼板不平度為2/1000，大于14mm的鋼板不平度為1/1000。
　　3．7清理場地，墊平工件，對于板材下面應留不小于100mm的間隙，并清除工件割縫兩側30—50mm范圍內的鐵銹、油污等。
　　3．8備齊各種輔工具。氣割有色金屬和特種鋼材，要準備好熔劑。
　　4、氣割

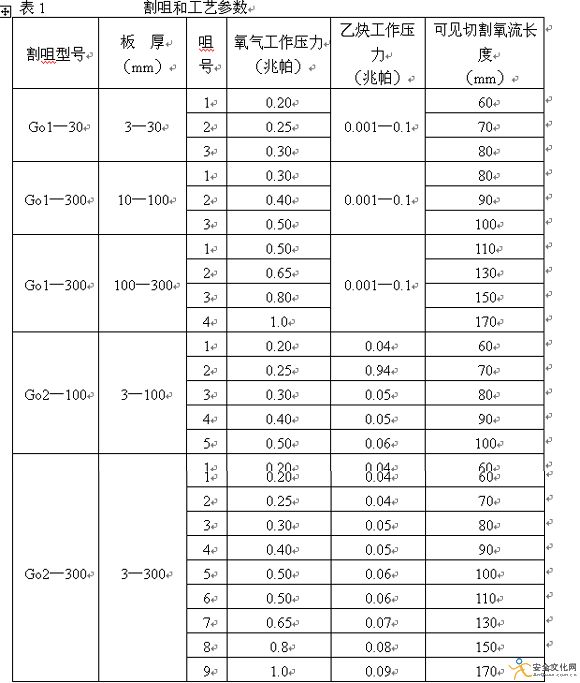

　　4．1根據鋼板厚度選用割嘴，并按照規定調節工藝規范（表一）
  　4．2檢查切割氧流線。流線應為筆直清晰的圓柱體，若流線不規則，要關閉所有閥門修整割嘴。
　　4．3氣割工件采用氧化焰，火焰的大小應根據工件的厚度適當調整。
　　4．4氣割時割嘴對準氣割線一端加熱工件至熔融狀態，開快風使金屬充分燃燒，工件燒穿后再開始沿氣割線移動割嘴。

　　4．5切割要在鋼板中間開始的，如割圓，應在鋼板上先割出孔，如鋼板較厚可先鉆孔，再由孔開始切割。
　　4．6氣割薄板旱，割嘴不能垂直于工件，需偏斜5度—10度，火焰能率要小，氣割速度要快。
　　4．7氣割厚板，割嘴垂直于工件，距表面3—5mm，切割終了割嘴向切割方向的反向傾斜5—10度，以利收尾時割縫整齊。
　　4．8使用拖輪切割弧線，割槍不可抬太高，尤其割小弧線厚板應使割槍與工件平行。
　　4．9工作時應常用針疏通割嘴，割嘴過熱應浸入水中冷卻。
　　4．10氣割特殊鋼材，按工藝要求。
　　5、氣割完畢要除去熔渣，并對工件進行檢查。
