一、絕緣棒

    絕緣棒也叫絕緣桿或操作桿、令克棒。

    不同電壓等級的絕緣棒可以承受相應的電壓。絕緣強度高，可用來帶電操作，拉合跌落保險、高壓隔離開關，如圖2－1所示。在接裝和拆除攜帶型接地線及帶電測量和試驗工作時，往往也要用絕緣棒。



    絕緣棒是由工作部分、絕緣部分和握手部分所組成，見圖2－2。工作部分是用機械強度較大的金屬或玻璃鋼制作。絕緣部分是用浸過絕緣漆的硬木、硬塑料、環氧玻璃管或膠木等制成，其長度也應根據使用場合、電壓等級和工作需要來選定。例如110kV以上電氣設備使用的絕緣棒，其絕緣部分長度通常是2～3m，為了攜帶和使用方便，靈活調節長度的需要，可將其分段制作，各段之間通過端頭的金屬絲扣連接，或用其他鑲接方式連接起來，使用時可拉長縮短。絕緣部分材料應光潔、無裂紋或硬傷。握手部分材料與絕緣部分材料相同。



    絕緣棒使用前必須核準與所操作電氣設備的電壓等級是否相符。使用時，工作人員應戴絕緣手套，穿上絕緣靴（鞋）；遇下雪、下雨天在室外使用絕緣棒時，絕緣棒應裝有防雨的傘型罩，使用過程中，必須防止絕緣棒與其他物體碰撞而損壞表面絕緣漆。絕緣棒不得移作它用，也不得直接與墻壁或地面接觸，防止破壞絕緣性能。工作完畢應將絕緣棒放在干燥的特制的架子上，或垂直地懸掛在專用的掛架上。絕緣棒應進行定期絕緣試驗，不合格的及時更換。

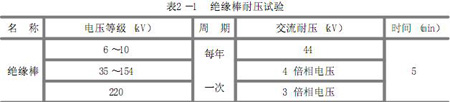

    絕緣棒應每3個月作一次外觀檢查，表面應光潔無紋、無機械損傷、絕緣層無損壞。每年按表2－1的要求作耐壓試驗。

    二、絕緣夾鉗

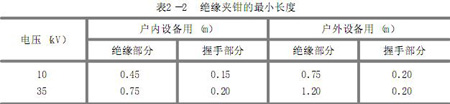

    絕緣夾鉗是35kV以下電力系統中高壓熔斷器的拆卸、安裝或需要有夾持力的電氣作業時的一種常用工具。絕緣夾鉗結構如圖2－3所示，由工作鉗口、絕緣和握手三部分組成。各部分所用材料與絕緣相同。握手和絕緣部分亦有護環作隔界。可以張開閉合的工作部分是一個強固的夾鉗，頭部有一個或兩個管形的鉗口，用來夾緊熔斷器的絕緣套。絕緣夾鉗的各部分具體尺寸規范，隨使用場合和電壓等級而不同，可參見表2－2。







    使用和保管絕緣夾鉗應做到，工作時戴護目鏡、絕緣手套、穿絕緣靴（鞋）或站在絕緣臺（墊）上，精神集中，注意保持身體平衡，握緊絕緣夾，不使滑脫落下；潮濕天氣應使用專門的防雨絕緣夾鉗；不允許在絕緣夾鉗上裝接地線，以免接地線在空中游蕩，觸碰帶電部分造成接地短路或人身觸電事故；使用完畢，應保存在專用的箱子或匣子里，以防受潮和磨損。

    絕緣夾鉗每3個月作一次外觀檢查，并對鉗口進行開閉活動性能檢驗，每年按表2－3進行耐壓試驗。



    三、驗電器

    驗電器又稱測電器、試電器或電壓指示器。驗電器分為高壓、低壓兩種，是檢驗電氣設備、導線是否帶電的專用器具。

    高壓驗電器（6～220kV）按電壓等級制成2～3種。按結構原理又可分為氖管式、回轉式和聲光報警式驗電器。

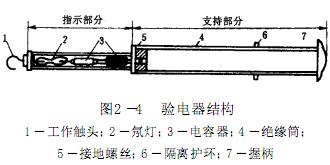

    高壓驗電器的結構如圖2－4所示。由指示和支持兩部分組成。指示部分是一個絕緣材料制成的空心管，管的一端裝有金屬制成的工作觸頭，用以與支持部分固定。在絕緣空心管內裝有一個指示是否帶電的氖燈管2，和配套的一組電容器3。如果被檢驗的電氣設備或線路帶電，此時氖燈管因通過電容電流而發出光亮。支持部分是用膠木或硬橡膠制成的圓筒，它包括絕緣和握手（握柄）部分，在兩者之間裝有一個比握柄直徑稍大的隔離護環6，防止使用時手握到絕緣部分，確保操作人員安全。

    高壓驗電器的使用應注意下列事項：必須使用和被檢驗電氣設備或線路電壓等級相一致的合格驗電器。驗電器不應裝接地線，除非在木梯、木桿上驗電，不接地不能指示時，方可裝接地線，但勿使接地線碰及帶電體；驗電時，工作人員應戴絕緣手套，按驗電“三步驟”進行操作，即先將驗電器逐步靠近帶電部分，直到驗電器發出有電指示信號（不要立即直接接觸碰撞帶電部分，避免驗電器損壞），證明驗電器是良好的，然后再對被驗設備進行驗電，若驗得無電時，還需要重新在帶電部分復核檢驗，驗電器再次發出帶電指示信號，證實驗電可靠。驗電器用畢應存放在專用匣內，置于干燥處，防止受潮積灰，驗電器應按規定進行檢查、試驗。

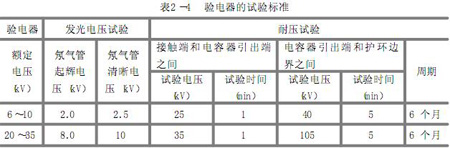

    驗電器每次使用前都應檢查，絕緣部分有無污垢、損傷、裂紋，聲、光顯示是否完好。氖管驗電器每半年應按表2－4進行發光電壓和耐壓試驗。

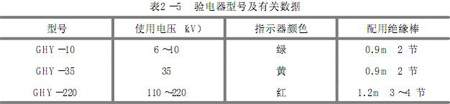

    GHY型回轉驗電器的測試原理是基于帶電導體存在電暈現象，當尖端電暈放電時會產生電動力（電暈風），驅使驗電器指示葉片旋轉，顯示導體帶電。當回轉驗電器觸及不帶電電氣設備或導線時，指示器不會旋轉。回轉驗電器俗稱風車式驗電器。GHY型驗電器有三種型號見表2－5，供不同電壓等級驗電用。



    GHY型高壓回轉驗電器廣泛用于6kV及以上交流電壓線路或變電所。它具有靈敏度高、選擇性強、信號指示鮮明、操作方便等優點。使用注意事項是，必須選用相應電壓等級的回轉指示器和絕緣棒，外觀檢查時輕輕搖晃，葉片應稍作擺動，不脫軸，每次試用前都要用GFS型高壓發生器對回轉指示器進行檢驗，性能良好才可使用；將回轉指示器旋在絕緣棒上，絕緣棒長度應與電壓等級相應；絕緣棒紅線以上部位內有電容元件，屬帶電部分，應按安全規程要求與臨近導體或接地體保持安全距離；驗電工作人員的手必須握在絕緣棒護環以下部位，驗電時應逐漸靠近被驗電設備，若指示葉片正常回轉，就說明設備帶電，應即將指示器離開帶電體，避免損傷，降低使用壽命；對多回路平行線路驗電時，指示器不受感應電壓影響，但在電纜或電容器上存在殘余電荷電壓時，葉片會緩慢地轉動幾圈后停下，說明是停電設備（必要時要在帶電體上鑒別指示葉片是否失靈）；GHY型驗電器只適用戶內或良好天氣的室外，雨雪天禁止使用；驗電完畢應取下絕緣棒，將指示器擦拭干凈裝入包裝袋，存放干燥通風處。驗電器每半年作一次預防性試驗。

    目前，聲、光報警驗電器系聲、光雙重報警，提醒效果較明顯，已開始被廣泛采用。

    低壓驗電器俗稱試電筆、驗電筆。用來檢驗500V及以下電氣設備、線路是否帶電的一種工具，也可以用來區分火（相）線和地（中性）線。如果測試時氖燈管發亮，即證明有泄漏電流通過，火（相）線帶電。還可以用來區分交、直流電，當交流電通過氖燈管時，兩極附近都發亮，若是直流電，僅一個電極發亮。

    為攜帶和使用方便，低壓驗電器外形制成鋼筆式或螺絲刀式樣，其結構見圖2－5所示。



    無論是鋼筆式或螺絲刀式，都是由一個炭素高值電阻、氖燈管、彈簧金屬觸頭和筆刀組成。

    使用低壓驗電器應注意事項是，按驗電“三步驟”進行驗電；使用時，手持驗電器，一個手指與筆卡或螺絲端接觸，驗電器另一金屬尖頂端與被測導體接觸；絕不允許用低壓驗電器測試高壓電氣設備線路是否帶電，因低壓驗電器無絕緣部分，會造成觸電事故。
