國家機械工業局1999—08—06批準    2000—01—01實施

　　
　　前言
　　

　　本標準是對ZB K35 003—88《隔爆型轉換開關》進行的修訂。
　　
　　本標準在原標準基礎上增加了額定電壓660 V，補充了相應的工頻耐壓、絕緣電阻等技術參數要求，主要技術指標與現行大類標準協調一致，由此，提高了標準的先進性、合理性和適用性。
　　
　　本標準自實施之日起，代替ZB K35 003—88。
　　
　　本標準由沈陽電氣傳動研究所提出并歸口。
　　
　　本標準起草單位：寧波佳意防爆設備制造公司、華榮防爆電器制造有限公司、樂清市環宇防爆電器廠、樂清沈鷹防爆電器有限公司。
　　
　　本標準主要起草人：史海、胡志榮、鄭國安、鄭榮康。
　　
　　本標準委托沈陽電氣傳動研究所負責解釋。

　　
　　1  范圍
　　
　　本標準規定了隔爆型轉換開關(以下簡稱轉換開關)的產品分類，要求，試驗方法，檢驗規則，標志，使用說明書，包裝，運輸，貯存等內容。
　　
　　本標準適用于轉換開關的設計、制造與檢驗。轉換開關適用于交流50Hz、額定電壓至660V(或直流至220V)，額定電流至63A的工廠爆炸性氣體環境和煤礦井下作為手動不頻繁地接通和分斷電路及轉換電路和控制照明燈、信號燈及測量電路。額定電流至10A的轉換開關，也可用于控制單臺小容量交流電動機。
　　
　　
　　
　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB／T 2423．4—1993  電工電子產品基本環境試驗規程  試驗Db：交變濕熱試驗方法
　　
　　GB 3836．1—1983  爆炸性環境用防爆電氣設備  通用要求
　　
　　GB 3836．2—1983  爆炸性環境用防爆電氣設備  隔爆型電氣設備“d”
　　
　　GB 3836．3一1983  爆炸性環境用防爆電氣設備  增安型電氣設備“e”
　　
　　GB／T 4942．2—1993  低壓電器外殼防護等級
　　
　　GB 9969．1一1998  工業產品使用說明書  總則
　　
　　GB／T 14048．1—1993  低壓開關設備和控制設備  總則
　　
　　GB 14048．3—1993  低壓開關設備和控制設備  低壓開關、隔離器、隔離開關及熔斷器組合電器
　　
　　JB／T 3139一1991  防爆電器  產品型號編制方法

[NextPage]

　
　　3  產品分類
　　
　　3．1  分類
　　
　　3．1．1  按使用場所分：
　　
　　a)Ⅰ類煤礦井下用；
　　
　　b)Ⅱ類工廠用(戶內、戶外)。
　　
　　3．1．2  按防腐蝕能力分：
　　
　　a)耐輕腐蝕；
　　
　　b)耐中等腐蝕；
　　
　　c)耐重腐蝕。
　　
　　3．1．3  按極數分：
　　
　　a)單極；
　　
　　b)二極；
　　
　　c)三極；
　　
　　d)多極。
　　
　　3．1．4  按轉換位置分：
　　
　　a)兩位置；
　　
　　b)三位置；
　　
　　c)多位置。
　　

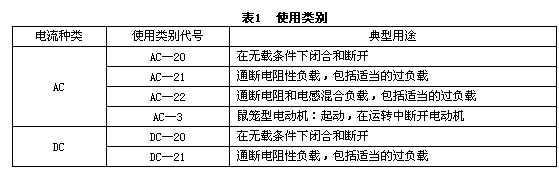

　　3．1．5  按使用類別分(見表1)。
　　
　　

　　3．2  基本參數
　　
　　3．2．1  交流電源頻率50Hz。
　　
　　3．2．2  額定工作電壓：
　　
　　a)交流：127，220，380，660V；
　　
　　b)直流：110，220V。
　　
　　3．2．3  額定工作電流：5，10，16，31.，63A。
　　
　　3．2．4  工作制：不間斷工作制。
　　
　　3．3  產品型號：
　　
　　轉換開關的產品型號應按JB／T 3139的要求進行編制，并按規定的程序提出申請，經主管審批單位同意后，確定在產品技術條件中。
　　　
　　4  要求
　　
　　4．1  轉換開關必須符合本標準的要求，并按照GB 3836．1中規定的檢驗程序，經國家指定的檢驗單位審批的圖樣和文件制造，并取得防爆合格證。
　　
　　4．2  轉換開關內部所裝元件應為定型的合格產品，除應符合本標準的規定外，還應符合各自標準的規定。
　　
　　4．3  工作條件
　　
　　轉換開關應在下列條件下正常工作：
　　
　　a)海拔不超過2 000m；
　　
　　b)運行環境溫度一般為不低于一20 ℃不高于+40 ℃，若環境溫度范圍不同時，須在銘牌上標明；
　　
　　c)周圍空氣相對濕度不大于95％(+25 ℃)；
　　
　　d)在工廠爆炸性氣體環境和有爆炸性混合物的煤礦井下；
　　
　　e)在無顯著搖動和沖擊振動的地方；
　　
　　f)污染等級：3；
　　
　　g)安裝類別：Ⅱ、Ⅲ；
　　
　　h)工廠戶內和煤礦井下用的轉換開關應安裝在無雨雪及其他液體侵入的環境中；
　　
　　i)工廠戶外用的轉換開關還應適用于有砂塵、冰、雪、霜、露和最大降雨強度60mm／10min，太陽輻射最大強度1 120W／m2；
　　
　　j)防腐轉換開關適用于含有化學腐蝕介質的環境中，化學腐蝕介質的含量應符合現行有關腐蝕場所環境標準的規定。
　　
　　4．4  結構要求
　　

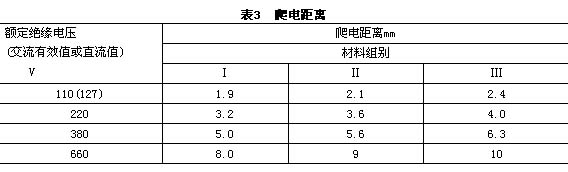

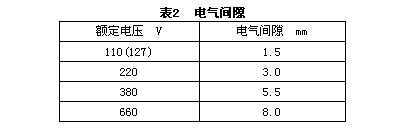

　　4．4．1  轉換開關接線腔內的電氣間隙和爬電距離應符合GB 3836．3—1983第5、第6章的規定；主腔內的電氣間隙和爬電距離，應不小于表2和表3的規定。

　　

　　4．4．2  轉換開關的引入裝置應符合GB 3836．1—1983中第14章的規定。
　　
　　4．4．3  轉換開關須按照GB 3836．1—1983中第15章的規定設置內、外接地螺栓，并標志保護接地符號
　　
　　“ ”。
　　
　　4．4．4  轉換開關的轉動部應靈活可靠。以正常速度操作，當操作力解除后，手柄應回到原來位置或轉換到相鄰位置，不應有卡住或停留在中間位置的現象。
　　
　　4．4．5  轉換開關的閉合和斷開應有清晰指示和可靠定位，閉合指示為“Ⅰ”、“Ⅱ”或“1”、“2”，斷開指示為“0”(兩位置可為“分”、“合”)。通過機械壽命試驗后手柄停留在任何一個位置時，手柄中心線對應指示位置偏差不大于10度。
　　
　　4．4．6  轉移開關手柄的操作力應足夠大，操作力具體參數由產品的技術條件規定。
　　
　　4．4．7  轉換開關的金屬零部件應有可靠的防銹措施。螺紋連接必須有防止自行松脫的措施。
　　
　　4．4．8  轉換開關外殼材質應符合GB 3836．1—1983中第?章和第8章、GB 3836．2—1983中第3章的規定。
　　
　　4．4．9  轉換開關外殼靜態強度應符合GB 3836．2—1983中19．2．3的規定。
　　
　　4．4．10  轉換開關外殼明顯處須標有“斷電源后開蓋”字樣的警告牌。
　　

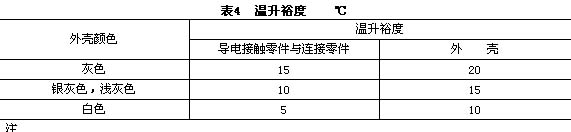

　　4．4．11  工廠戶外用轉換開關的外殼應考慮陽光輻射對油漆老化的影響，可按最高環境溫度40 ℃進行設計，但須有一定的裕度，以抵消日光照射的影響，溫升裕度的數值見表4。
　
　　

　　1  表中外殼的溫升裕度值，是GB 3836．1—1983中表1規定允許最高表面溫度降低的數值。
　　
　　2  如外殼設有遮護板，則表中溫升裕度值可降低30％，遮護板不能緊貼在外殼上，應留有一定距離，其面積和形狀應能遮住中午前后的直射日光。
　　
　　
　　
　　4．4．12  隔爆接合面結構參數應符合GB 3836．2—1983中第6章的有關規定。
　　
　　4．5  性能要求
　　
　　4．5．1  轉換開關應能承受表5所列工頻耐壓試驗，歷時1 min，無擊穿或閃絡現象。

　　

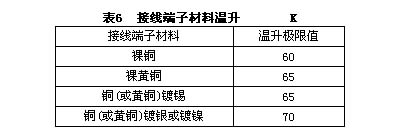

　　4．5．2  轉換開關在通以額定電流條件下，與外部絕緣導線連接的接線端子溫升極限值及易近部件溫升極限值不得超過表6及表7的數值。其他部件：如觸頭、產品內部導線連接處等的溫升極限，由產品技術條件另行規定；原則上其他部件的溫升應以不損害部件本身以及相連或相鄰部件正常工作為限。
　
　　

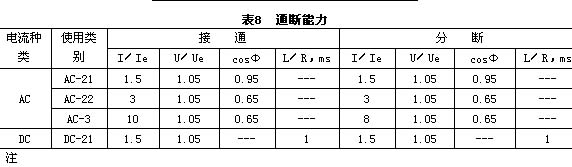

　　4．5．3  轉換開關按使用類別的接通和分斷能力應滿足表8的要求，具有控制單臺小容量交流電機的轉換開關須滿足AC—3類接通和分斷能力(其他使用類別轉換開關不作此要求)。

　　

　　


　　1  I一接通電流；Ie一額定工作電流；Ic一分斷電流；U一接通前電壓；Ue一額定工作電壓；Ur一分斷后恢復電壓；
　　
　　2  交流接通操作和分斷操作次數為20次，分斷到接通時間間隙為10～20s；
　　
　　3  直流接通操作和分斷操作次數為10次，分斷到接通時間間隙為1 min。
　　　
　　4．5．4  轉換開關的額定短時耐受電流為額定工作電流的20倍，通電時間持續為1 s，試驗后應滿足GB／T 14048．1—1993中8．2．3．8要求，轉換開關應能繼續使用。
　　
　　4．5．5  轉換開關以120次／h的操作頻率在不通電的情況下，其機械壽命在下列數值選取：1—3—10一30一100(萬次)。
　　

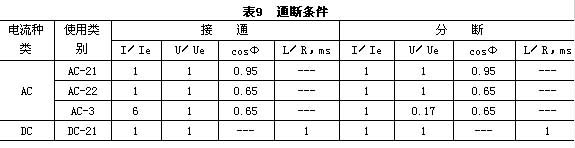

　　4．5．6  轉換開關的電壽命在表9規定的試驗條件下，其操作次數應規定在技術條件中，除非特殊要求外應不少于機械壽命次數的1／10，AC一3類應不少于1／20。通過電壽命試驗后轉換開關應能繼續使用。

　　　

　　4．5．7  轉換開關的密封圈、密封襯墊橡膠材料耐老化性能，應符合GB 3836．1—1983中第29章的規定。
　　
　　4．5．8  轉換開關外殼和外殼部件的耐沖擊性能應符合GB 3836．1—1983中21．1的規定。
　　
　　4．5．9  戶外轉換開關的防護等級須符合IP54要求。
　　
　　4．5．10  轉換開關的耐潮性能和耐輕腐蝕性能應符合GB 3836．1—1983中第28章的規定。嚴酷等級為高溫40 ℃，試驗周期6d，試驗后絕緣電阻值不得小于1.0MΩ；隔爆面不應有銹蝕現象。
　　
　　4．5．11  防中等腐蝕和重腐蝕的轉換開關其防腐蝕性能應規定在產品技術條件中。
　　　　
　　
　　5  試驗方法
　　
　　5．1  外觀檢查
　　
　　檢查外觀、裝配質量、銘牌、標志、零部件的鍍層、接地要求、開關電器觸頭的位置合分情況及指示等正確可靠性。
　　
　　5．2  一般檢查
　　
　　檢查外形和安裝尺寸、最小電氣間隙和爬電距離、觸頭開距、行程、超行程、壓力和電器操作力等。
　　
　　5．3  隔爆接合面結構參數檢查按GB 3836．2—1983中第6章的規定進行。
　　
　　5．4  靜態強度試驗(水壓試驗)按GB 3836．2一1983中19．2．3及22．1的規定進行。
　　
　　5．5  工頻耐壓試驗按GB／T 14048．1—1993中8．2．3．4的規定進行。
　　
　　5．6  溫升試驗按GB／T 14048．1—1993中8．2．3．3的規定進行。
　　
　　5．7  通斷能力試驗按GB／T 14048．1—1993中8．2．3．5的規定進行。
　　
　　5．8  額定短時間耐受電流試驗按GB／T 14048．1一1993中8．2．3．8的規定進行。
　　
　　5．9  機械壽命試驗按GB／T 14048．1—1993中8．2．3．7．1的規定進行。
　　
　　5．10  電壽命試驗按GB／T 14048．1—1993中8．2．3。?，2的規定進行。
　　
　　5．11  引入裝置的夾緊作用試驗，機械強度試驗和密封性能試驗按GB 3836．1一1983中第27章和GB 3836．2—1983中第21章的規定進行。
　　
　　5．12  連接件扭轉試驗按GB 3836．1一1983中第23章的規定進行。
　　
　　5．13  橡膠材料老化試驗按GB 3836．1一1983中第29章的規定進行。
　　
　　5．14  外殼沖擊試驗按GB 3836．1—1983中21．1和21．3的規定進行。
　　
　　5．15  防護性能試驗按GB／T 4942．2中的有關規定進行。
　　
　　5．16  化工氣體腐蝕試驗按現行化工防腐蝕低壓電器產品標準的規定。
　　
　　5．17  濕熱試驗按GB／T 2423．4的規定進行。
　　
　　5．18  操作性能試驗用手轉動手柄，用目力觀測或生產廠制做工具測量，試驗結果應符合4．4．5和4．4．6的規定。
　　
　　5．19  操作力試驗按產品技術條件的規定進行。
　　
　　5．20  隔爆性能試驗按GB 3836．2—1983中第20章規定進行。
　　
　　　　
　　6  檢驗規則
　　
　　轉換開關的檢驗分出廠檢驗、型式試驗和定期試驗。
　　
　　6．1  出廠檢驗
　　
　　6．1．1  每臺轉換開關必須檢驗合格，并附有證明產品質量合格的文件才能出廠。
　　
　　6．1．2  出廠檢驗項目：
　　
　　a)一般檢查；
　　
　　b)外觀檢查；
　　
　　c)隔爆參數檢查；
　　
　　d)靜態強度試驗(水壓試驗)；
　　
　　e)工頻耐壓試驗；
　　
　　f)操作性能試驗。
　　
　　6．2  型式試驗
　　
　　轉換開關的型式試驗應在下列情況下進行：
　　
　　a)新試制的轉換開關；
　　
　　b)當轉換開關的材料、結構和工藝有改變，而這種改變可能影響其性能時；
　　
　　c)長期未生產的轉換開關準備重新生產時；
　　
　　d)國家質量監督檢驗部門質量抽檢或認為有必要時。
　　
　　6．2．1  型式試驗規則
　　
　　用作型式試驗的轉換開關，必須是結構、制造、材料等符合設計要求的正式試制樣品，用于試驗的樣品、數量不得少于2臺，所有試驗項目都能通過和承受試驗的被試樣品都合格，才能認為轉換開關的型式試驗合格。如有一臺不合格，允許加倍復試，若復試產品全部合格，則型式試驗合格，否則，必須分析原因，采取技術措施，直至型式試驗合格。
　　
　　6．2．2  型式試驗按下列規定項目進行：
　　
　　a)所有出廠檢驗項目；
　　
　　b)溫升試驗；
　　
　　c)通斷能力試驗；
　　
　　d)額定短時間耐受電流試驗；
　　
　　e)機械壽命試驗；
　　
　　f)電壽命試驗；
　　
　　g)引入裝置的夾緊作用，機械強度和密封性能試驗；
　　
　　h)連接件扭轉試驗；
　　
　　i)外殼沖擊試驗；
　　
　　j)防護性能試驗(僅用于Ⅱ類戶外轉換開關)；
　　
　　k)化工氣體腐蝕試驗(僅用于Ⅱ類防腐轉換開關)；
　　
　　l)濕熱試驗；
　　
　　m)隔爆性能試驗(防爆檢驗機關認為有必要時可隨時進行)。
　　
　　6．3  定期試驗
　　
　　6．3．1  定期試驗規則
　　
　　用作定期試驗的轉換開關必須從出廠檢驗合格的成批產品中任意抽取，每個檢驗項目應不少于2臺。所有規定的檢驗項目都通過和所有承受檢驗的產品都合格，才能認為轉換開關的定期檢驗合格，如有一臺不合格，允許加倍復試，復試中所有產品都能通過檢驗合格，則認為定期試驗合格，否則定期試驗作不合格論。
　　
　　6．3．2  定期試驗按下列規定的項目進行：
　　
　　a)所有出廠檢驗項目；
　　
　　b)溫升試驗；
　　
　　c)通斷能力試驗；
　　
　　d)隔爆性能試驗；
　　
　　e)濕熱試驗；
　　
　　f)橡膠材料老化試驗；
　　
　　g)化工氣體腐蝕試驗(僅用于Ⅱ類防腐轉換開關)；
　　
　　h)機械壽命試驗(當元器件能出示有效試驗證件時，可免試)；
　　
　　i)電壽命試驗。
　　　　
　　
　　7  標志、使用說明
　　
　　7．1  轉換開關應在殼蓋明顯處設置清晰永久性凸紋標志“Ex”。
　　
　　7．2  每臺產品應在適當明顯位置固定銘牌，銘牌的內容規定如下：
　　
　　a)產品型號和名稱(戶外在型號后邊加“W”，防腐在型號后加“F”，戶外防腐在型號后邊加“WF”字樣)；
　　
　　b)銘牌的右上方有明顯的標志“Ex”；
　　
　　c)防爆標志(防爆標志、類別、級別、溫度組別)；
　　
　　d)額定工作電壓，V；
　　
　　e)額定電流，A；
　　
　　f)防爆合格證號；
　　
　　g、)制造廠名和商標；
　　
　　h)產品制造編號；
　　
　　㈠出廠日期。
　　
　　7．3  對產品編制使用說明書的起草與表述應符合GB 9969．1的有關規定。
　　　　
　　
　　8  包裝、運輸、貯存
　　
　　8．1  出廠的產品應予裝箱，以防止運輸中遭受損失，并達到防潮、防塵的要求。
　　
　　8．2  轉換開關的包裝要適合于陸路和水路運輸和貯存的要求。
　　
　　8．3  包裝箱外壁的文字及標志應包括下列內容：
　　
　　a)收貨單位名稱和地址；
　　
　　b)產品型號和名稱；
　　
　　c)制造廠名；
　　
　　d)毛重kg；
　　
　　e)包裝箱尺寸；
　　
　　f)標志好“向上”、“防潮”；“防雨”、“輕放”等字樣和符號。
　　
　　8．4  隨同產品供應的技術文件包括：
　　
　　a)裝箱單；
　　
　　b)產品出廠合格證書；
　　
　　c)產品使用說明書。
　　
　　8．5  包裝箱在運輸過程中不得受雨雪侵襲，產品應放置在沒有雨雪侵入、空氣流通、環境溫度不高于十40 ℃、不低于一25 ℃，相對濕度不大于90％以及不含有破壞金屬和絕緣的腐蝕性氣體的倉庫中。
