中華人民共和國機械工業部1997—12—17批準    1998—02—01實施

　　
　　前    言

　　
　　本標準是為完善我國防爆電器產品標準體系而編制的。
　　
　　本標準由沈陽電氣傳動研究所提出并歸口。
　　
　　本標準由沈陽電氣傳動研究所、沈陽北方防爆電器廠、沈陽第三防爆電器廠、浙江燎原防爆電器有限公司負責起草。
　　
　　本標準主要起草人：陳邦榮、李光、由春山、王玉章、李林松。
　　
　　本標準1997年12月首次發布。
　　
　　本標準委托沈陽電氣傳動研究所負責解釋。
　　
　　1  范圍
　　
　　本標準規定了廠用防爆斷路器(以下簡稱斷路器)的要求、抽樣、試驗方法、標志、包裝、運輸及貯存等內容。
　　
　　本標準適用于交流50Hz，額定電壓至660V，主要用于1區或2區中含有爆炸性氣體混合物的爆炸危險場所的斷路器。
　　
　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB／T 2423．4—81  電工電子產品基本環境試驗規程  試驗Db：交變濕熱試驗方法(eqv IEC68—2—30：1980)
　　
　　GB 3836．1—83  爆炸性環境用防爆電氣設備  通用要求
　　
　　GB 3836．2—83  爆炸性環境用防爆電氣設備  隔爆型電氣設備“d”
　　
　　GB 3836．3—83  爆炸性環境用防爆電氣設備  增安型電氣設備“e”
　　
　　GB 4942．2—93  低壓電器外殼防護等級(eqv IEC947—1：1988)
　　
　　GB／T 13384—92  機電產品包裝通用技術條件
　　
　　GB／T 14048．1—93  低壓開關設備和控制設備  總則(eqv IEC947—1：1988)
　　
　　GB 14048．2—94  低壓開關設備和控制設備  低壓斷路器(eqv IEC947—2：1989)
　　
　　JB 3019—81  戶外防腐防爆及戶外防爆低壓電器
　　
　　JB 3284—93  電機、電器產品運輸貯存基本環境條件及試驗方法

[NextPage]

　　
　　3  定義
　　
　　本標準采用下列定義：
　　
　　廠用防爆斷路器
　　
　　指普通型低壓斷路器裝在隔爆型外殼內，接線腔采用隔爆型或增安型結構，可用于1區或2區含有爆炸性氣體混合物的爆炸危險場所，能接通、承載以及分?jǐn)嗾�常電路條件下的電流，也能在規定的非正常電路條件(例如短路)下接通、承載一定時間和分?jǐn)嚯娏鞯囊环N機械開關電器。
　　
　　4  要求
　　
　　斷路器應符合本標準要求，并按照國家認可的質量監督檢驗部門審查合格的圖樣和技術文件制造，在取得檢驗部門發放的“防爆合格證”后方能生產。
　　
　　4．1  正常工作條件
　　
　　符合本標準的斷路器應在下列條件下可靠工作：
　　
　　a)周圍空氣溫度上限值為+40 ℃，下限值為-20 ℃，且24 h內平均值不超過+35 ℃；
　　
　　b)安裝地點的海拔不超過2 000m；
　　
　　c)安裝地點最濕月的月平均最大相對濕度不超過95％，同時，該月的月平均溫度不低于+25 ℃；
　　
　　d)污染等級：3；
　　
　　e)安裝類別：Ⅱ、Ⅲ。
　　
　　4．2  產品分類、技術特性
　　
　　4．2．1  產品分類
　　
　　4．2．1．1  按使用場所分：
　　
　　a)戶內；
　　
　　b)戶外。
　　
　　4．2．1．2  按防爆型式分：
　　
　　a)隔爆型；
　　
　　b)復合型。
　　
　　4．2．2  技術特性
　　
　　a)交流電源標準頻率：50Hz；
　　
　　b)額定工作電壓：AC220V、380V、660V；
　　
　　c)額定控制電源電壓：AC127V、220V、380V；
　　
　　d)殼架等級額定電流：16、20、32、40、50、63、100、160、200、250、315、400、500、630A。
　　
　　4．3  結構要求
　　
　　4．3．1  斷路器的操作手柄必須操作靈活、動作可靠，并應有清晰的分、合標志。
　　
　　4．3．2  斷路器接線盒內的電氣間隙和爬電距離應符合GB 3836．3—83第5章、第6章的規定。
　　
　　4．3．3  斷路器的外殼材質應符合GB 3836．1—83第8章、GB 3836．2—88第3章的有關規定。
　　
　　4．3．4  斷路器所有緊固件必須有防自行松脫的措施。
　　
　　4．3．5  斷路器外殼的緊固應符合GB 3836．2—83第11章的有關規定。
　　
　　4．3．6  斷路器所有金屬零部件必須具有防腐蝕措施，表面不得有裂紋及鍍層脫落現象。
　　
　　4．3．7  斷路器金屬外殼的內表面須均勻地涂耐弧漆，外表面的涂漆應滿足不同防腐等級的要求，戶外型斷路器外殼的外表面應選用淺色油漆涂覆。
　　
　　4．3．8  斷路器隔爆接合面的結構參數應符合GB 3836．2—83第6章的有關規定。
　　
　　4．3．9  斷路器的接線端子和電纜引入裝置應符合GB 3836．1—83第13章、14章、GB 3836．2—83第12章、GB 3836．3—83第3章、4章的規定。
　　
　　4．3．10  斷路器的外殼必須按GB 3836．1—83第15章的規定設置內外接地螺釘，并標志保護接地符號“ ”。
　　
　　4．3．11  斷路器外殼明顯處，應設置清晰、永久性的凸紋標志“Ex”，也可采用安裝牢固的標志牌。
　　
　　4．3．12  斷路器的銘牌應符合GB 3836．1—83第30章的有關規定。銘牌制作后，其表面應涂防腐氣干清漆。
　　
　　4．3．13  斷路器的聯鎖和警告標志應符合GB 3638．2—83第14章的有關規定。
　　
　　4．3．14  隔爆外殼的襯墊、膠封件應符合GB 3836．2—83第7章、第8章的有關規定。
　　
　　4．3．15  隔爆外殼的透明件應符合GB 3836．2—83第9章的有關規定。
　　
　　4．4  性能要求
　　
　　4．4．1  斷路器內裝元件的技術特性除符合本標準規定外，還應符合各自產品標準的有關規定。
　　
　　4．4．2  斷路器內裝元件和接線盒內接線端子的溫升極限應符合GB／T 14048．1—93第7．2．2和GB 3836．3—83第9章的規定。外殼的允許最高表面溫度應符合GB 3836．1—83第4章的有關規定。
　　

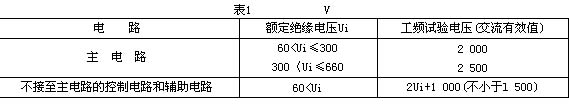

　　4．4．3  斷路器的介電性能必須能承受表1規定的工頻耐壓(試驗)電壓值，歷時1min無擊穿或閃絡現象。
　

　　4．4．4  斷路器的耐濕熱性能應符合GB 3836．1—83第28章的規定，嚴酷等級為高溫40 ℃，試驗周期12d。試驗后絕緣電阻值應不小于1.5MΩ，并按4．4．3規定的工頻試驗電壓，進行工頻耐壓試驗。
　　

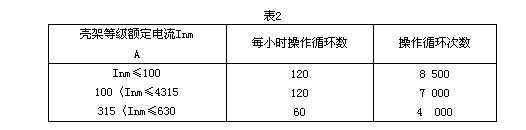

　　4．4．5  斷路器的不通電操作性能，應能承受表2規定的操作循環次數。

　　

　　4．4．6  斷路器應進行通電操作性能試驗，其試驗次數由制造廠在產品標準中規定。
　　
　　4．4．7  斷路器應具有額定短路分?jǐn)嗄芰�，其�?shù)值優先從下列數值中選�。�1．5，2．3，4．5，6，10，15，20，25，30，40，50，60 kA。
　　
　　4．4．8  斷路器增安型外殼的防護等級應不低于IP54的要求。
　　
　　4．4．9  斷路器的密封圈和密封襯墊所用的橡膠材料其耐老化性能應符合GB 3836．1—83第29章的規定。
　　
　　4．4．10  斷路器外殼和外殼部件(鋼板焊接除外)及透明件的抗沖擊性能應符合GB 3836．1—83第21章的規定。
　　
　　4．4．11  移動式或便攜式斷路器的引入裝置的夾緊性能和隔爆型斷路器的引入裝置的密封性能應分別符合GB 3836．1—83第27章和GB 3836．2—83第21章的規定。
　　
　　4．4．12  連接件的防扭轉性能應符合GB 3836．1—83第23章的規定。
　　
　　4．4．13  斷路器的隔爆外殼強度須符合GB 3836．2—83第19章的規定。
　　
　　4．4．14  斷路器的隔爆性能應符合GB 3836．2—83第20章的規定。
　　
　　4．4．15  戶外型斷路器除符合本標準的規定外，還應符合JB 3019的有關規定。
　　
　　
　　5  抽樣
　　
　　產品抽樣分：型式試驗抽樣、定期試驗抽樣和出廠檢驗抽樣。
　　
　　5．1  型式試驗抽樣
　　
　　用作型式試驗的斷路器，應不得少于2臺。2臺試晶都合格，才能認為型式試驗合格，否則必須分析原因，采取技術措施，甚至改進設計、工藝、工裝等再重新進行試驗，直到型式試驗合格為止。
　　
　　5．2  定期試驗抽樣
　　
　　用作定期試驗的斷路器，必須從出廠檢驗合格的成批產品中隨機抽取，每個試驗項目的試品不少于2臺，所有規定的試驗項目都能通過和所有承受試驗的試品都合格，才能認為定期試驗合格。若僅有一項不合格，則允許對該項目按原抽樣數量加倍復試，如仍有一臺不合格，則認為定期試驗不合格。
　　
　　5．3  出廠檢驗抽樣
　　
　　出廠檢驗必須逐臺進行，經檢驗合格，并附有證明產品質量合格的文件才能出廠。
　　
　　6  試驗方法
　　
　　6．1  試驗分類
　　
　　a)型式試驗；
　　
　　b)定期試驗；
　　
　　c)出廠檢驗。
　　
　　6．2  型式試驗
　　
　　型式試驗的目的是驗證給定型式斷路器的設計性能是否符合標準要求。
　　
　　6．2．1  有下列情況之一時，一般應進行型式試驗
　　
　　a)新產品或老產品轉廠生產的試制定型鑒定；
　　
　　b)正式生產后，如產品設計、制造工藝、使用原材料、結構有較大改變，可能影響產品工作性能時；
　　
　　c)產品長期停產后，恢復生產時；
　　
　　d)出廠檢驗結果與上次型式試驗有較大差異時；
　　
　　e)國家質量監督機構提出進行型式試驗要求時。
　　
　　6．2．2  型式試驗項目：
　　
　　a)所有出廠檢驗項目；
　　
　　b)溫升試驗(4．4．2)；
　　
　　c)濕熱試驗(4．4．4)；
　　
　　d)不通電操作性能試驗(4．4．5)；
　　
　　e)通電操作性能試驗(4．4．6)；
　　
　　f)額定短路分?jǐn)嗄芰υ囼?yàn)(4．4．7)；
　　
　　g)外殼防護性能試驗(4．4．8)；
　　
　　h)橡膠材料老化性能試驗(4．4．9)；
　　
　　i)外殼、外殼部件和透明件沖擊試驗(4．4．10)；
　　
　　j)移動式或便攜式及隔爆型斷路器引入裝置的夾緊和密封性能試驗(4．4．11)；
　　
　　k)連接件扭轉試驗(4．4．12)；
　　
　　l)隔爆外殼強度試驗(4．4．13)；
　　
　　m)隔爆外殼隔爆性能試驗(4．4．14)；
　　
　　n)膠封件熱穩定性試驗(4．3．14)。
　　
　　6．3  定期試驗
　　
　　定期試驗是指當產品型式試驗合格后，并進入穩定生產階段，為檢查產品的質量每隔一定年限應進行的試驗。
　　
　　6．3．1  斷路器的定期試驗，每隔3年進行一次。
　　
　　6．3．2  定期試驗項目
　　
　　a)所有出廠檢驗項目；
　　
　　b)溫升試驗(4．4．2)；
　　
　　c)濕熱試驗(4．4．4)；
　　
　　d)不通電操作性能試驗(4．4．5)；
　　
　　e)額定短路分?jǐn)嗄芰υ囼?yàn)(4．4．7)。
　　
　　6．4  出廠檢驗
　　
　　出廠檢驗是產品出廠前必須進行的檢查和試驗項目。
　　
　　6．4．1  出廠檢驗項目
　　
　　a)一般檢查(4．3．2)；
　　
　　b)外觀檢查(4．3．4、4．3．5、4．3．6、4．3．7、4．3．10、4．3．1l、4．3．12)；
　　
　　c)動作性能檢查(4．3．1、4．3．13、4．4．1)；
　　
　　d)隔爆參數檢查(4．3．8)；
　　
　　e)介電性能試驗(4．4．3)；
　　
　　f)隔爆外殼靜態強度試驗(4．4．13)。
　　
　　6．5  型式試驗方法
　　
　　6．5．1  斷路器的一般檢查、外觀檢查、隔爆參數檢查和動作性能檢查按GB／T 14048．1、GB 14048．2和GB 3836．1—3836．3的有關規定進行。
　　
　　6．5．2  斷路器的介電性能試驗按GB 14048．2—94第8．1．4．2的規定進行。
　　
　　6．5．3  斷路器的溫升試驗按GB／T 14048．1—93第8．2．3．3和GB 14048．2—94第8．1．2的規定進行。
　　
　　6．5．4  斷路器的濕熱試驗按GB／T 2423．4的有關規定進行。
　　
　　6．5．5  斷路器的不通電操作性能試驗按GB 14048．2—94第8．1．4．3的有關規定進行。
　　
　　6．5．6  斷路器的通電操作性能試驗按GB 14048．2—94第8．1．4．3．4的有關規定進行。
　　
　　6．5．7  斷路器的額定短路分?jǐn)嗄芰υ囼?yàn)按GB 14048．2—94第8．1．3、第8．1．5和第8．1．6的有關規定進行。
　　
　　6．5．8  斷路器外殼防護性能試驗按GB 4942．2的有關規定進行。
　　
　　6．5．9  斷路器橡膠材料老化性能試驗按GB 3836．1—83第19章的有關規定進行。
　　
　　6．5．10  斷路器外殼、外殼部件和透明件的沖擊試驗按GB 3836．1—83第2l章的有關規定進行。
　　
　　6．5．11  移動式或便攜式及隔爆型斷路器引入裝置的夾緊和密封性能試驗按GB 3836．1—83第27章和GB 3836．2—83第21章的規定進行。
　　
　　6．5．12  斷路器連接件的扭轉試驗按GB 3836．1—83第23章的規定進行。
　　
　　6．5．13  斷路器隔爆外殼的強度試驗按GB 3836．2—83第19章的規定進行。
　　
　　6．5．14  斷路器隔爆外殼的隔爆性能試驗按GB 3836．2—83第20章的規定進行。
　　
　　6．5．15  斷路器膠封件的熱穩定性試驗按GB 3836．1—83第24．2的規定進行。

　　7  標志、包裝、運輸和貯存
　　
　　7．1  標志
　　
　　每臺出廠的斷路器應在明顯位置設有包括下列內容的產品銘牌：
　　
　　a)制造廠名或產品商標；
　　
　　b)產品型號、名稱；
　　
　　c)額定工作電壓、額定工作電流、過電流脫扣器整定值；
　　
　　d)防爆標志(Ex)；
　　
　　e)防爆合格證號；
　　
　　f)制造日期和制造編號。
　　
　　7．2  包裝
　　
　　7．2．1  斷路器的包裝應符合GB／T 13384的規定。
　　
　　7．2．2  包裝箱內隨同產品攜帶的技術文件有：
　　
　　a)合格證：
　　
　　b)使用說明書；
　　
　　c)裝箱單。
　　
　　7．2．3  包裝箱外壁應有清晰的文字和標志，內容如下：
　　
　　a)制造廠名稱；
　　
　　b)產品型號及名稱；
　　
　　c)產品數量；
　　
　　d)包裝箱外形尺寸“長×寬×高”及毛重；
　　
　　c)收貨單位名稱和地址；
　　
　　f)“電器”、“小心輕放”、“怕濕”、“向上”等字樣或標記。
　　
　　7．3  運輸和貯存
　　
　　7．3．1  斷路器運輸和貯存的基本環境和試驗方法須符合JB 3284的規定。
　　
　　7．3．2  斷路器在運輸和貯存過程中，應有防雨、雪侵襲的措施。
　　
　　7．3．3  斷路器應貯存在空氣流通、無滴水和液體浸襲、空氣相對濕度不大于90％、溫度不高于+40 ℃、不低于—25℃的倉庫中。
　　
　　7．3．4  在存放斷路器的周圍環境中，不應有破壞金屬及絕緣的腐蝕性氣體。
