中華人民共和國機械工業部1997—11—19批準    1998—05—01實施
　
　　
　　前    言

　　本標準的電器安全要求非等效采用了IEC 335—2—40：1992《家用和類似用途電器的安全  熱泵空調器和除濕機的特殊要求》(即GB 4706．32—1996《家用和類似用途電器的安全  熱泵、空調器和除濕機的特殊要求》并與IEC 335—1：1991《家用和類似用途電器的安全  一般要求》(即GB 4706．1—92《家用和類似用途電器的安全  通用要求》)協調一致。由于本標準為三相電源，除了家用和類似用途之外，還適用于商業用和工業用。本標準的機械安全要求，參考了美國供暖制冷空調工程師學會標準ANSI／ASHRAE15—1992《機械制冷安全規范》。
　　
　　本標準是首次發布。
　　
　　本標準由機械工業部冷凍設備標準化技術委員會提出并歸口。
　　
　　本標準起草單位：廣東華寶空調器廠、合肥通用機械研究所。
　　
　　本標準主要起草人：周子成、葛傳詩、張明圣。
　
　　1  范圍
　　
　　本標準規定了制冷量在7 000W以上、額定電壓小于600V的三相電源空氣冷卻和水冷卻的單元式空氣調節機(單冷型、熱泵型、帶輔助電加熱的熱泵型及純電加熱制熱型)(以下簡稱空調機)的安全要求。
　　
　　本標準不適用于單相電源的房間空調器，也不適用于煤氣加熱的空調器，以及非機械制冷方式的空調器。

[NextPage]

　　2  引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB 4208—93  外殼防護等級(IP代碼)
　　
　　GB 4343—1995  家用和類似用途電動、電熱器具，電動工具以及類似電器無線電干擾特性測量方法和允許值
　　
　　GB 4706．1—92  家用和類似用途電器的安全  通用要求
　　
　　GB 4706．32—1996  家用和類似用途電器的安全  熱泵空調器和除濕機的特殊要求
　　
　　GB 7373—87  工業用二氟一氯甲烷(F22)
　　
　　GB 7778—87  制冷劑編號表示方法
　　
　　JB 6917—93  制冷裝置用壓力容器
　　
　　3  危險一覽表
　　

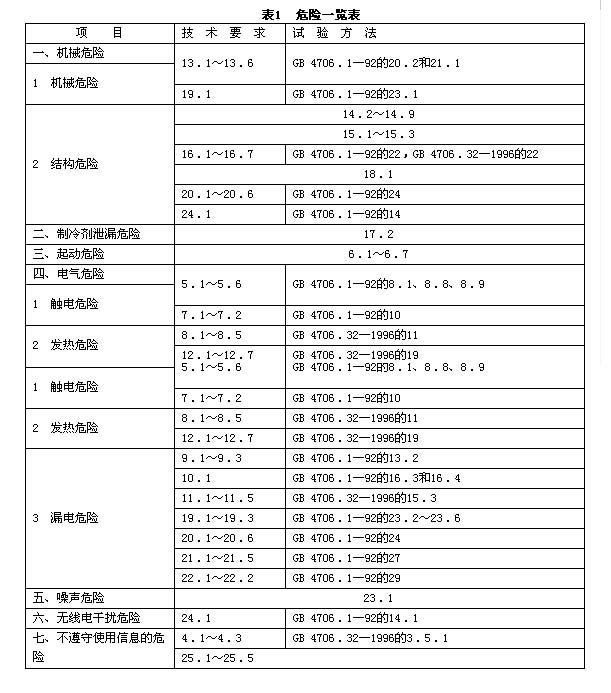

　　空調機的危險因素見表1。
　
　　
　　
　　4  一般要求
　　
　　4．1  空調機的結構應滿足在正常使用中能安全地工作，即使在正常使用中出現可能的疏忽，也不會導致對人員和周圍環境的危險。為此應對全部試驗項目進行檢測。
　　
　　4．2  本標準規定的檢驗項目均為型式檢驗項目。
　　
　　4．3  三相交流電的空調機，最大額定電壓為600V。銘牌上標定的電壓，不得超過600V。
　　
　　5  防觸電保護
　　
　　5．1  空調機的結構和外殼應對意外觸及帶電部件有足夠的防護，在正常使用的工作狀態下，即使不用工具能打開蓋或移去可拆卸的部件后，也應能防止人與帶電部分的意外接觸。
　　
　　5．2  在正確的安裝狀態下，空調機應按GB 4706．1—92中8．1、8．8和8．9進行防觸電保護檢驗。
　　
　　5．3  空調機的面殼、旋鈕或開關內的旋轉軸均不應帶電。
　　
　　5．4  外露的帶電部件應設置隔離罩，防止與人接觸。
　　
　　5．5  空調機內的無絕緣帶電部件應有防護裝置。
　　
　　5．6  對需要檢查、調節、操作或維護的電氣設備和控制元件應集中安裝在電氣控制盒內，并有接地保護。
　
　　6  風扇電動機和全封閉壓縮機的啟動
　　
　　6．1  電動機應有過熱保護或過電流保護器，以防止過載。
　　
　　6．2  空調機的啟動不應造成熔斷絲的熔斷和接觸器、繼電器的斷路。過載保護器在正常啟動條件下不應動作。
　　
　　6．3  空調機的風扇電動機和驅動電動機應滿足低壓啟動試驗，即在85％的額定電壓下啟動三次，每次啟動時需在電動機完全停轉狀態下進行。若有幾檔轉速，則各檔轉速均應啟動三次。每次均能正常啟動。
　　
　　6．4  空調機全封閉壓縮機的啟動
　　
　　全封閉壓縮機應滿足下列啟動試驗要求，即在1.06倍的額定電壓和0.85倍的額定電壓下各啟動三次，每次啟動后應停機3min，再進行后一次的啟動。各次啟動均應正常。如果壓縮機制造廠有國家認可的檢測機構的啟動試驗報告，可以免做此項試驗。
　　
　　6．5  當空調機三相接線的相序接錯時，不應引起任何損壞。設置相序保護器或提示的空調機，應檢驗其保護和提示功能。
　　
　　6．6  不允許將保險絲用做電動機的過載保護裝置。
　　
　　6．7  開啟式電動機的底座下面應裝有不燃材料的擋板，以防止由電動機內掉出的物體有可能落在空調機內的可燃材料上。
　　
　　7  輸入功率和電流
　　

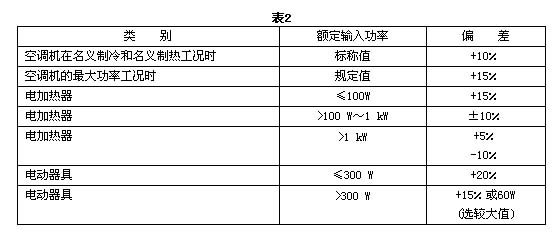

　　7．1  在額定電壓、額定頻率和名義工況下，空調機的輸入功率不應超過表2的規定。


　　7．2  如果空調機上標有額定電流，則在額定電壓、額定頻率和名義工況下，空調機的工作電流不應大于額定電流的110％。
　　
　　通過視檢和測試確定是否合格。
　　
　　8  發熱
　　
　　8．1  在正常使用時，空調機及周圍環境不應達到過高的溫度。
　　
　　8．2  空調機應按制造廠規定要求安裝在試驗室內，在最大制冷工況和最大制熱工況下進行測量。
　　
　　8．3  空調機應在最低額定電壓的0.94倍和最高額定電壓的1.06倍之間的任一電壓來工作，使其產生的發熱量最大。
　　
　　8．4  電加熱器應在最大額定輸入功率1.15倍所對應的電壓下工作。
　　

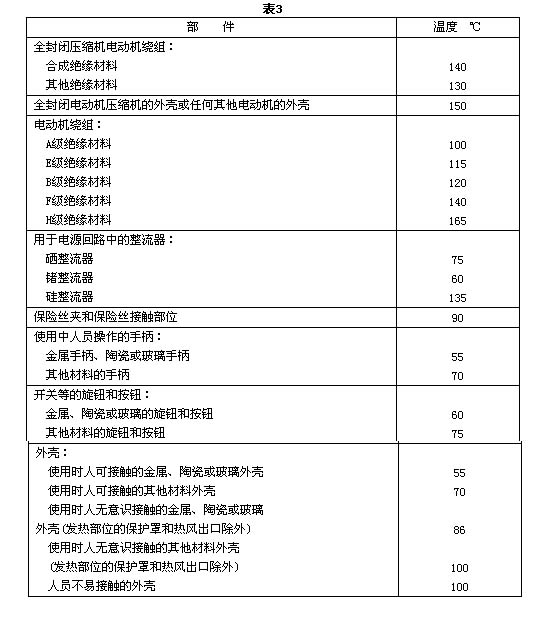

　　8．5  試驗期間熱保護器不應動作，電機繞組溫度用電阻法測定，其余溫度用熱電偶絲測定。溫度需連續監測，并不應超過表3的規定。如有密封填料等材料，則不應流出。

　　

　　9  工作溫度下的泄漏電流
　　
　　9．1  空調機應在1.06倍的額定電壓下進行測試。
　　
　　9．2  對于連接到固定布線上的空調機，泄漏電流不應超過2mA／kW額定輸入功率。對于使用者易觸及的空調機，泄漏電流最大值應不超過10mA。
　　
　　9．3  空調機的泄漏電流應按GB 4706．1—92中13．2規定的方法測試。
　　
　　10  耐電壓和絕緣電阻
　　
　　10．1  空調機的帶電部件與殼體(接地)之間應經受1 250V，1min的耐電壓試驗。并以500V直流電壓1min后進行絕緣電阻測量。絕緣電阻值對基本絕緣應不低于2MΩ，對加強絕緣應不低于7MΩ。
　　
　　10．2  空調機的耐電壓和絕緣電阻值應按GB 4706．1—92中16．3和16．4規定的方法測試。
　
　　11  防水
　　
　　11．1  空調機的電器元件應能防止水的浸入。室內機蒸發器的凝露水和室外機在熱泵融霜操作時的融霜水應能暢通地排出機外。
　　
　　11．2  空調機底部有排水裝置時，正常排水應不影響空調機的電氣絕緣。
　　

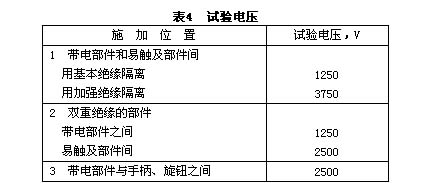

　　11．3  空調機的室外機應按GB 4208—93中IPX4等級進行淋水試驗。試驗后立即進行1min的50Hz基本正弦波的耐電壓試驗，不應出現擊穿。試驗電壓見表4。

　　

　　11．4  淋水試驗后，按10．1進行絕緣電阻試驗，電阻應大于1 MΩ。
　　
　　11．5  空調機應進行溢水試驗。將空調機按正常使用位置安裝，堵住排水盤的泄水管出口，小心將水慢慢充滿到水盤邊緣處，而且不能有水飛濺。然后，使水連續溢流，溢流速度調節到1 m／s，空氣流量為17cm3／s，并且要接通所有的風扇。試驗連續進行30min，或直到水從積水盤中排出時，方可停止試驗。試驗過程中室內應無水滴下，出風口無水珠吹出。
　
　　
　　12  非正常工作
　　
　　12．1  空調器的設計應盡可能避免由于非正常工作和誤操作而引起的火災危險、損害安全或防觸電保護的機械危險。制冷劑泄漏或任何控制器的失效，都不應導致危險。
　　

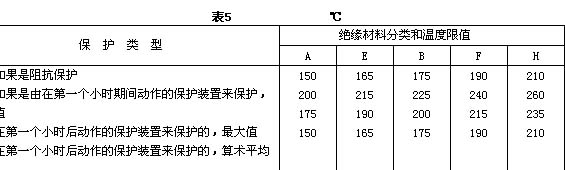

　　12．2  風扇電動機應進行堵轉試驗。將電動機轉子的軸固定，以額定電壓通電15天(360h)，或者直到保護裝置永久斷開電路為止，取其時間較短者。電源極性應每24h換向一次。試驗的環境溫度保持在23℃±5℃。如果當穩態運轉時電動機繞組溫度不超過90℃，則可中止試驗。否則，應在整個試驗期間測定外殼溫度不超過150℃，且繞組溫度不應超過表5的規定。

　　

　　在試驗開始后三天(72h)，電動機應承受表4的試驗電壓，不應擊穿。
　　
　　在試驗期間，30mA的漏電保護器不應開路。
　　
　　在試驗結束時，對電動機施加兩倍額定電壓，測量繞組和外殼間的泄漏電流，其值不應超過2mA。
　　
　　12．3  空調機中使用的制冷全封閉壓縮機，如果沒有國家認可的檢測機構的堵轉試驗報告，則應由空調機制造廠提供堵轉檢驗用的制冷全封閉壓縮機樣品，按堵轉試驗的要求進行堵轉試驗。
　　
　　12．4  單冷型空調機在最大制冷量條件下，環境溫度23℃±5.0℃，在額定電壓、額定頻率下，風扇電動機堵轉運行72h。但是，對于保護裝置永久斷開且具有手動復位保護裝置的結構中，只需用手動復位裝置操作10次。水冷式空調機應停止供水。
　　
　　12．5  冷暖型空調機在最大制熱量條件下，環境溫度20℃±5.0℃，在額定電壓、額定頻率下，風扇電動機堵轉運行72h。但是，對于保護裝置永久斷開且具有手動復位保護裝置的結構中，只需用手動復位裝置操作10次。水冷式空調機應停止供水。
　　
　　12．6  具有輔助電加熱的冷暖型空調機，在進行12．4試驗后，將空調機放在厚度大于10mm的表面水平的木臺上，使壓縮機及風扇電動機運轉，將自動溫度調節器以及自動復位式溫度保護器短路，按室內進口溫度20℃運行，測定箱體溫度及木臺溫度。對于具有非自動復位式溫度保護器的空調機，需測定保護器動作時的最高溫度。
　　
　　12．7  進行12．4、12．5、12．6試驗時，空調機外殼及木臺表面溫度應不超過150℃。
　
　　13  機械強度、穩定性和機械危險
　　
　　13．1  空調機應有足夠的機械強度，其結構應能承受正常使用中可能發生的魯莽操作。用GB 4706．1—92中21．1所規定的沖擊試驗來確定是否合格。
　　
　　13．2  空調機在不裝連管的情況下放置在與水平面成10°夾角的平面上，應不會翻倒。
　　
　　13．3  帶輔助電加熱的空調機，應在與水平面成15°夾角的平面上試驗，不應翻倒。如果在一個或多個方位翻倒(但符合13．2要求)，則要在每一個翻倒位置進行第8章的試驗，溫升不應超過表3的規定。
　　
　　13．4  質量超過40kg的空調機，在按照13．2和13．3試驗時，如果在側面用100N的力會翻倒者，仍屬合格。
　　
　　13．5  在正常使用狀態下，人員有可能觸及的運行部分，應設置適當?shù)姆雷o罩或防護網，以便對人員傷害提供充分的防護。防護罩、防護網或類似部件應是不可拆卸部件，并且應有足夠的機械強度。通過GB 4706．1—92中20．2規定的試驗指來檢驗其是否安全。試驗指不應碰觸到危險的運動部件。
　　
　　13．6  空調機中的壓力容器部件，應符合JB 6917的規定。
　
　　14  材料
　　
　　14．1  在空調機中與制冷劑相接觸的材料，不得使用在有空氣或水蒸氣存在時會對制冷劑或潤滑油產生相互作用，從而導致有安全危險的材料。
　　
　　14．2  鎂和鎂合金不得用于空調機中與R22相接觸的零件。
　　
　　14．3  空調機各部分所使用的材料，在正常使用狀態下應具有耐熱性能。對人體無害。
　　
　　14．4  電氣絕緣和隔熱材料應能承受與其接觸或接近部位的溫度。且吸濕性要小。
　　
　　14．5  電弧有可能波及的部分所使用的電氣絕緣材料，應該不會由于電弧而產生有害的變形及有害的降低絕緣性能的現象。
　　
　　14．6  鐵和鋼(不銹鋼除外)應進行電鍍、噴漆、油淬火及其他適當?shù)姆冷P處理。但是，不會因氧化而產生危險的部分不受此限。
　　
　　14．7  在室外(含屋檐下)使用的空調機外殼材料，應采用不易生銹的金屬、經防銹處理的金屬、合成橡膠、陶瓷等。或者在80℃±3℃空氣中放置1 h后自然冷卻不發生膨脹、裂紋、開裂和其他異常現象的合成樹脂。
　　
　　14．8  連接電源線的端子和接地端子，應采用銅、銅合金或不銹鋼材料制造。
　　
　　14．9  電加熱器周圍所使用的隔熱材料或隔聲材料，應具有阻燃性能。
　　
　　15  設計壓力
　　
　　15．1  空調機的設計壓力應大于任何可預料的正常設計工況的最大壓力，包括由于熱交換器表面合理結垢造成的最大壓力，以及運輸過程中由于暴露在可預料的最高溫度的空氣中所產生的內部壓力。
　　
　　15．2  在一般情況下，使用R22的空調機的設計壓力對于水冷式冷凝器不得低于2 MPa，對于空冷冷凝器，一般不得低于2.8MPa。
　　
　　15．3  空調機的制冷系統應能承受設計壓力、機械應力所引起的壓力。
　
　　16  結構
　　
　　16．1  空調機在結構上應使電氣絕緣不受可能凝結在蒸發器表面的水滴的影響，也不應受到泄水槽、泄水軟管等部件在排水時的影響。即使在軟管破裂或密封泄漏時，也不會使電氣絕緣受到影響。通過視檢來判斷其是否合格。
　　
　　16．2  分體式空調機的室外機在遭受雨淋或霜雪落入時，不致對帶電部件產生危險。用視檢及淋水試驗來檢驗其是否合格。
　　
　　16．3  輔助電加熱器或電加熱器至少應有兩個熱脫扣器：預定先動作的熱脫扣器可以是一個自動復位的熱脫扣器，其他熱脫扣器應該是非自動復位的熱脫扣器。
　　
　　16．4  配備遙控器的空調機，如果不用機身上的開關和遙控器的操作，其電源電路應是不會閉合的。
　　
　　16．5  用戶使用的開關，應以文字、符號或顏色在易見的地方標明通斷操作或通斷狀態。但不便標明的不受此限。
　　
　　16．6  用輔助電加熱器或電加熱器進行供熱的空調機，應保證風機回路斷開的情況下電加熱器回路不會閉合。或者風機和電加熱器的開關能同時通斷。但是，配有自動延時機構，或者風機回路在斷開狀態下電加熱器不會因溫度升高而出現火災危險的，不受此限。
　　
　　16．7  空調機應設有回收制冷劑的接頭。
　
　　17  制冷劑
　　
　　17．1  空調機中所使用的制冷劑，應符合GB 7778和GB 7373的要求。
　　
　　17．2  空調機制冷系統應經靈敏度高于14g／年的電子鹵素檢漏儀檢漏，不得泄漏。
　　
　　18  安全保護措施
　　
　　空調機最少應具有下列之一的安全保護器件，用以排除不正常因素引起的壓力過度升高：
　　
　　a)溫度過高保護的感溫元件及控制系統；
　　
　　b)壓力過高保護的壓力傳感元件及控制系統；
　　
　　c)易熔塞；
　　
　　d)爆破元件；
　　
　　e)旁通閥。
　　
　　易熔塞只應用在制冷劑充裝容器內部毛容積小于0.08m3的空調機上使用。
　　
　　19  內部布線
　　
　　19．1  走線槽應平滑，無銳邊。電線應加以保護，不得接觸毛刺、換熱器鋁片等，以免損壞布線絕緣。通過絕緣導線的金屬孔，表面應光滑，并有絕緣套管。用視檢來判定是否合格。
　　
　　19．2  內部布線和電加熱管必須牢固地固定或絕緣良好。
　　
　　19．3  黃／綠雙色導線只能接到接地端子，不能接到其他端子上。
　　
　　20  元件
　　
　　20．1  空調機中使用的所有元件應符合該元件相應標準的安全要求，并且作為空調機的一部分應經受本標準的檢驗。
　　
　　20．2  電容器應標出額定電壓(V)和額定電容容量(μF)。
　　
　　20．3  溫控器應符合GB 4706．1—92中附錄A的有關規定。
　　
　　20．4  空調機中不應有接在軟線中的開關或自動控制器。
　　
　　20．5  空調機中的電容器不應接在熱斷路器的兩個觸點之間。
　　
　　20．6  空調機中不應采用裸露的電加熱絲。對于有支撐的裸露電加熱絲，若斷裂時電熱導線不可能與接地的金屬部件或易觸及的金屬部件接觸的，則不受此限。
　
　　21  接地裝置
　　
　　21．1  在空調機運行期間萬一絕緣失效時可成為帶電的易觸及金屬部件應永久并可靠地與接地裝置連接。
　　
　　21．2  通過下述試驗確定接地裝置是否符合要求。
　　
　　用空載電壓不超過12V的交流或直流電源，使1.5倍空調機額定電流或25A(三者中取大者)依次通過接地端子或接地觸點與各個可觸及的金屬部件之間。測量接地端子或接地觸點與可觸及的金屬部件之間的電壓降，并根據電流和電壓計算出電阻值。在任何情況下該電阻值不應超過0.1Ω。
　　
　　21．3  接地端子螺釘名義直徑應大于4mm(六角螺釘、大頭球面螺釘?shù)染o固螺釘應大于3．5mm)。
　　
　　21．4  接地螺釘不得兼作接地以外的安裝用。
　　
　　21．5  接地引出線應采用下列中的一種：
　　
　　a)直徑1．6mm的軟銅線；
　　
　　b)公稱截面積2mm2以上的軟銅線；
　　
　　c)公稱截面積1.25 mm2的單心軟線；
　　
　　d)公稱截面積0.75mm2的單心軟線。

　　22  爬電距離、電氣間隙和穿通絕緣距離
　　
　　22．1  空調機的最小爬電距離應為4mm，最小電氣間隙應為3 mm。
　　

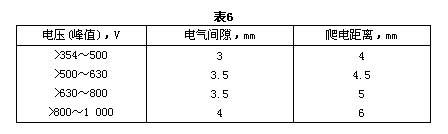

　　22．2  對于電動機—壓縮機，交流電壓大于250V(峰值354V)的電路，其不同極性帶電部件之間和帶電部件與易觸及的金屬部件之間的爬電距離和電氣間隙應不小于表6所示的值。

　　
　　23  噪聲
　　

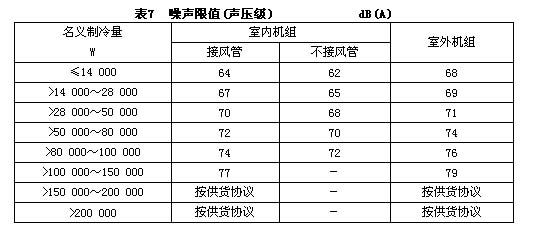

　　空調機的噪聲不應超過表7的規定。

　　
　
　
　　24  抗干擾性能
　　
　　采用微電腦控制的空調機的控制系統，應具有抑制無線電和電視干擾的性能。按GB 4343進行測試，應符合標準中有關限制產生干擾影響的要求。
　　
　　25  使用信息
　　
　　25．1  空調機應在正常安裝狀態下，在易見的部位，用不易消失的方法，標出空調機的型號和主要規格參數、最高工作壓力、制冷劑種類和充灌量、電加熱器或輔助電加熱器的額定輸入功率等參數。
　　
　　25．2  空調機應附有使用、安裝說明書，其中應包括制造廠認為必要的空調機安裝、使用及維修所必需的指導性說明及資料。
　　
　　25．3  室內機和室外機上應標貼電氣接線圖。
　　
　　25．4  熔斷絲的安裝部位應該用不易消失的方法標明電流熔斷絲的額定電流和溫度熔斷絲的額定工作溫度。
　　
　　25．5  接地部位附近應用不易消失的方法標出接地符號。
