中華人民共和國電力工業部1993－12－22批準    1994－05－01實施

　　
　　
　　1 主題內容與適用范圍
　　
　　本標準規定了用于靜態繼電保護裝置逆變電源的技術要求、試驗方法、檢測規則及包裝貯運要求等。
　　
　　本標準適用于靜態繼電保護裝置使用的直流逆變電源。
　　
　　2 引用標準
　　
　　DL478 靜態繼電保護及安全自動裝置通用技術條件
　　
　　GB6162 靜態繼電器及保護裝置電氣干擾試驗
　　
　　GB7261 繼電器及繼電保護裝置基本試驗方法
　　
　　3 術語
　　
　　3.1 額定輸出功率 rated power output
　　
　　輸入電壓在允許偏差的范圍內，逆變電源的長期允許輸出功率。各輸出端輸出功率之和應不大于額定輸出功率。
　　
　　3.2 基準電壓 basic rated voltage output
　　
　　在正常試驗大氣條件下，輸入額定電壓和輸出額定負荷時，穩壓輸出端的實測電壓。
　　
　　3.3 基準誤差 basic error
　　
　　基準電壓和額定電壓的差值與基準電壓比值的百分數。

[NextPage]

　　
　　4 產品型式、額定參數及外形尺寸
　　
　　4.1 型式
　　
　　a.本產品的構成原理為靜態型。
　　
　　b.安裝方式為插件嵌入式。
　　
　　4.2 額定參數
　　
　　4.2.1 輸入直流額定電壓
　　
　　48、110、220V。
　　
　　4.2.2 輸出直流額定電壓
　　
　　輸出直流額定電壓在下列數值中選擇或組合：＋5、±12、±15、＋18、＋24V(包括附加輸出端)。
　　
　　4.2.3 輸出功率
　　
　　額定輸出功率：5、10、15、20、30、45、(60)、100W。
　　
　　10s輸出功率：相應額定輸出功率的1.5倍。
　　
　　4.3 外形及安裝尺寸
　　
　　應與相應配套裝置的要求相符，由企業標準確定。
　　
　　5 技術要求
　　
　　5.1 工作大氣條件
　　
　　a.環境溫度：－5～＋40℃；
　　
　　b.相對濕度：5%～95%；
　　
　　c.大氣壓力：86～106kPa。
　　
　　5.2 仲裁大氣條件
　　
　　a.環境溫度：20±2℃；
　　
　　b.相對濕度：60%～70%；
　　
　　c.大氣壓力：86～106kPa。
　　
　　5.3 正常試驗大氣條件
　　
　　a.環境溫度：15～35℃；
　　
　　b.相對濕度：45%～75%；
　　
　　c.大氣壓力：86～106kPa。
　　
　　5.4 貯存、運輸極限環境溫度
　　
　　貯存、運輸及安裝允許的極限環境溫度為－25～＋70℃，在未施加直流工作電壓的條件下，不出現不可逆變化，溫度恢復后，性能應符合本技術要求。
　　
　　5.5 周圍環境
　　
　　使用地點應無爆炸危險、無腐蝕性氣體及導電塵埃、無嚴重霉菌、無劇烈沖擊振動源，有防御雨、雪、風、砂、塵及防靜電措施。
　　
　　5.6 輸入直流電壓
　　
　　a.額定電壓：48、110、220V；
　　
　　b.允許電壓波動范圍：－20%～＋10%；
　　
　　c.紋波系數：小于5%。
　　
　　5.7 輸出直流電壓波動范圍
　　
　　5.7.1 基準誤差。穩壓輸出端的基準電壓與額定電壓的相對誤差應不大于±1.5%。
　　
　　5.7.2 在額定負載(參照第6.2.1條)和110%額定輸入電壓下，穩壓端輸出電壓，對基準電壓的波動應不大于±1%。
　　
　　5.7.3 在額定負載(參照第6.2.1條)和80%額定輸入電壓下，穩壓端輸出電壓，對基準電壓的波動應不大于±1.5%。
　　
　　5.7.4 在輕負載(參照第6.2.2條)和110%額定輸入電壓下，穩壓端輸出電壓對基準電壓的波動應不大于±1.5%。
　　
　　5.7.5 在輕負載(參照第6.2.2條)和80%額定輸入電壓下，穩壓端輸出電壓，對基準電壓的波動應不大于±1%。
　　
　　5.7.6 運行環境溫度在－5℃及＋40℃時，第5.7.2～第5.7.5條任一項的穩壓端輸出電壓對基準電壓的波動應不大于±3%。運行環境溫度在－10℃及＋50℃時，穩壓端輸出電壓對基準電壓的波動應不大于±4%。
　　
　　5.7.7 任何工作狀況下，附加輸出端輸出電壓對該端額定電壓的變化應在－10%～＋20%范圍內。
　　
　　5.8 直流輸出電壓的交流分量
　　
　　5.8.1 在額定輸入電壓和輸出功率下，串聯穩壓輸出端交流分量(紋波系數)應不大于該輸出端額定電壓值的0.3%；開關穩壓輸出端交流分量(紋波系數)應不大于該輸出端額定電壓值的0.5%。
　　
　　5.8.2 在額定輸入電壓和輸出功率下，串聯穩壓輸出端交流分量峰—峰值(Up-p)應不大于該輸出端額定電壓值的1%；開關穩壓輸出端交流分量峰—峰值(Up-p)應不大于該輸出端額定電壓值的2%。
　　
　　5.8.3 附加輸出端交流分量(紋波系數)應不大于該輸出端額定電壓值的3%。
　　
　　5.9 電源的保護
　　
　　5.9.1 短路保護。
　　
　　  當穩壓輸出端發生短路故障，短路保護應使電源在10ms內停止工作。
　　
　　5.9.2 電壓保護。
　　
　　當穩壓輸出端電壓偏離額定值±20%時，電壓保護必須使電源在10ms內停止工作。
　　
　　5.9.3 附加輸出回路的保護。
　　
　　附加輸出回路必須設置短路保護，其它保護應根據安全要求設置。
　　
　　5.9.4 控制回路保護。因控制回路故障導致電源工作不正常時，該保護應在10ms內使電源停止工作。
　　
　　5.9.5 任一輸出回路保護的動作都應及時發出中央報警信號。
　　
　　5.10 電源的啟動
　　
　　5.10.1 從空載到額定負載，輸入電壓在額定電壓的80%～110%范圍內，接通輸入電源，逆變電源必須可靠啟動。
　　
　　5.10.2 輸出電壓的穩定建立時間應不大于35ms。
　　
　　5.11 輸入電壓和負載沖擊
　　
　　5.11.1 在額定負載下(參照第6.2.1條)輸入電壓在80%和110%額定電壓值之間交替切換，穩壓端輸出電壓的波動應不大于±10%，電壓恢復時間應不大于2ms。
　　
　　5.11.2 在額定輸入電壓和規定負載下(參照第6.2.1條)，斷、合附加輸出端負載，穩壓端輸出電壓的波動應不大于±10%，電壓恢復時間應不大于2ms。
　　
　　5.12 絕緣性能
　　
　　5.12.1 絕緣電阻。
　　
　　電源的輸入回路、信號輸出回路、電壓輸出回路對外殼之間，分別用開路電壓為500V的兆歐表測量絕緣電阻，其值應不小于10MΩ。
　　
　　5.12.2 介質強度。
　　
　　a.電源輸入回路對信號回路、電壓輸出回路、外殼，信號回路對輸出回路和外殼，應能承受工頻幅值為2000V，歷時1min的介質強度試驗。
　　
　　b.電壓輸出回路對外殼應能承受工頻幅值為2000V，歷時lmin的介質強度試驗。
　　
　　c.試驗過程中，應無絕緣擊穿、閃絡及元器件損壞現象。
　　
　　5.13 高頻電氣干擾
　　
　　逆變電源裝置的直流電源輸入回路應能承受GB6162規定的高頻干擾試驗，試驗電源頻率為1MHz和100kHz。電壓幅值：共模2500V；差模1000V的衰減振蕩波。在被試裝置施加額定輸入電壓，輸入端同時疊加干擾試驗波時，裝置內應無元器件損壞，其性能應符合本標準。
　　
　　5.14 溫升
　　
　　當周圍介質溫度為40℃，電源帶額定負載時，應能長期工作且無絕緣或其他元器件損壞現象發生。
　　
　　5.15 機械振動、沖擊、碰撞、耐濕熱
　　
　　機械振動、沖擊、碰撞、耐濕熱等應與配套裝置的規定相符合。
　　
　　6 試驗方法
　　
　　6.1 試驗條件
　　
　　試驗應在第5.3條規定的正常試驗大氣條件下進行，試驗環境的大氣條件應相對穩定。
　　
　　6.2 輸出功率分配
　　
　　6.2.1 額定輸出功率
　　
　　a.集成電路保護電源：＋12、－12、24V端分別接入相應額定輸出功率50%、15%、35%的模擬負載。
　　
　　b.晶體管分立元件保護電源：＋18、＋24V端分別接入相應額定功率50%的模擬負載，－1.5V端空載。
　　
　　c.微機保護電源：＋5、＋12、－12、＋24V端分別接入相應額定功率50%、10%、5%、35%的模擬負載。當＋12V端設計輸出功率小于額定功率的10%時，應按設計指標接入負載，－12V負載按比例減小。
　　
　　6.2.2 輕輸出負載
　　
　　a.集成電路保護電源：＋12V端接入相應額定輸出功率15%的模擬負載，－12、＋24V端空載。
　　
　　b.晶體管分立元件保護電源：＋18V端接入相應額定輸出功率15%的模擬負載，－1.5、＋24V端空載。
　　
　　c.微機保護電源：＋5V端接入相應額定輸出功率15%的模擬負載，±12、＋24V端空載。
　　
　　6.2.3 沖擊負載
　　
　　a.集成電路保護電源：＋12、－12V端分別接入相應額定功率50%、15%的模擬負載。＋24V端斷合?相應于額定輸出功率85%的模擬負載。
　　
　　b.晶體管分立元件保護電源：＋18V端接入相應額定輸出功率50%的模擬負載。24V端斷合相應于額定輸出功率85%的模擬負載。
　　
　　c.微機保護電源：＋5V端接入相應額定輸出功率50%的模擬負載，24V端斷合相應于額定輸出功率85%的模擬負載。
　　
　　6.2.4 當穩壓輸出端和附加輸出端允許輸出功率不能滿足第6.2.1～第6.2.3條功率分配方式時，應按設計指標和實際應用方式確定模擬負載。
　　

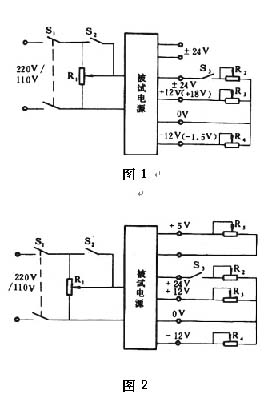

　　6.3 電氣試驗接線圖
　　
　　6.3.1 集成電路保護電源試驗接線圖
　　
　　集成電路保護電源試驗接線圖見圖 1。
　　
　　6.3.2 晶體管分立元件保護電源試驗接線圖
　　
　　試驗接線同第6.3.1條中的圖1，其中R3為＋18V輸出端模擬負載，－1.5V輸出端空載。
　　
　　6.3.3 微機保護電源試驗接線圖
　　
　　微機保護電源試驗接線圖見圖2。
　　
　　
　　6.3.4 試驗接線圖中的符號及用途
　　
　　           S1——輸入電源斷、合開關；
　　
　　           S2——電壓切換開關；
　　
　　           S3——沖擊負荷斷合開關；
　　
　　           R1——輸入電壓調節滑線電阻；
　　
　　   R2、R3、R4、R5——模擬負載電阻。
　　
　　6.4 試驗儀器
　　
　　記憶示波器：        1臺；
　　
　　高精度數字萬用表：  1臺；
　　
　　高頻毫伏表：        1臺。
　　
　　6.5 技術性能試驗
　　
　　6.5.1 輸入電壓波動范圍的測試
　　
　　按第5.7條規定的順序和試驗條件，分別測量輸出電壓的波動范圍，測試結果應符合規定。
　　
　　6.5.2 直流輸出電壓的交流分量測量
　　
　　按第5.8條規定的試驗條件，測量輸出直流電壓的交流分量，測量結果應符合規定。
　　
　　6.5.3 電源保護性能試驗
　　
　　按第5.9條規定的逐項進行電源各種保護功能和報警信號的檢查。
　　
　　6.5.4 電源啟動性能
　　
　　按第5.10條規定的試驗條件，進行電源啟動性能檢驗。
　　
　　6.5.5 輸入電壓和負載沖擊試驗
　　
　　按第5.11條規定的試驗條件，進行輸入電壓和負載沖擊試驗，試驗過程中，輸出電壓波動及電壓恢復時間應符合本標準。
　　
　　6.6 絕緣性能試驗
　　
　　按DL478第4.6條的規定進行絕緣電阻和介質強度試驗，試驗結果應符合第5.12條的規定。
　　
　　6.7 電氣干擾試驗
　　
　　根據第5.13條的規定，按GB6162的試驗方法，進行高頻電氣干擾試驗，試驗后進行復測。
　　
　　6.8 溫升試驗
　　
　　按第5.14條規定的試驗條件和要求，進行溫升試驗，試驗后進行復查。
　　
　　6.9 振動、沖擊、碰撞、潮濕試驗
　　
　　振動、沖擊、碰撞、潮濕性能應符合配套裝置的規定，與配套裝置一起進行相應試驗。
　　
　　6.10 溫度貯存試驗
　　
　　溫度貯存試驗應按GB7261第22章的規定進行，嚴酷等級采用第22.2.1條方法1。
　　
　　低溫溫度：-25℃；
　　
　　高溫溫度：+70℃；
　　
　　循環次數：1次；
　　
　　每一溫度下試驗持續時間：3h；
　　
　　從低溫轉為高溫的轉換時間：2～3min。
　　
　　試驗后，裝置的電氣性能應滿足第5.4條的規定。
　　
　　7 檢驗規則
　　
　　應符合配套裝置的檢驗規則并與配套裝置一起進行試驗。
　　
　　8 標志、包裝、運輸、貯存
　　
　　應與配套裝置統一考慮并符合相應規定。
　　
　　附加說明：
　　
　　本標準由中華人民共和國電力工業部提出。
　　
　　本標準由全國靜態繼電保護標準化分技術委員會歸口。
　　
　　本標準由電力工業部南京自動化研究所負責起草。
　　
　　本標準主要起草人：陳萬年。
