中華人民共和國冶金工業部1993—12—08批準    1994—01—01實施
　　
　　
　　
　　本標準適用于電梯鋼絲繩用冷拉光面鋼絲。
　　
　　本標準等效采用ISO 4101—83《電梯鋼絲繩用冷拉鋼絲》。
　　　　　　
　　1  尺寸、外形
　　
　　1．1  直徑及允許偏差
　　
　　鋼絲的公稱直徑及其允許偏差應符合表1的規定。


　　1．2  外形
　　
　　1．2．1  鋼絲的橢圓度應不大于相應直徑公差之半。
　　
　　1．2．2  鋼絲盤應規整，當解開鋼絲盤捆線時，不得散亂或成“∞”字形。
　　
　　1．3  標記示例
　　
　　抗拉強度為1 370N／mm2，直徑為0．85mm的電梯鋼絲繩用鋼絲，其標記為：
　　
　　電梯鋼絲繩用鋼絲0．85—1 370—YB／T 5198—93
　　　 　　
　　2  技術要求
　　
　　2．1  牌號及化學成分
　　
　　鋼絲應用符合GB 699—88《優質碳素結構鋼技術條件》規定的優質碳素結構鋼制造，鋼號由供方選擇。
　　
　　2．2  力學性能
　　

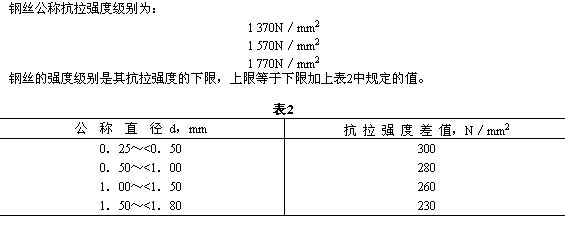

　　2．2．1  抗拉強度
　　
　
　

　　2．2．2  扭轉試驗
　　

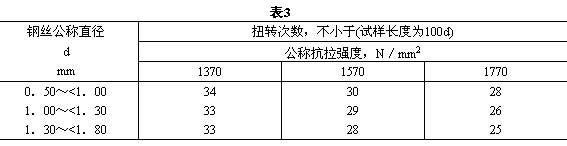

　　鋼絲的單向扭轉試驗次數應符合表3規定的最少扭轉次數。
　　


　　2．2．3  反復彎曲試驗
　　

　　鋼絲的反復彎曲次數應符合表4規定。中間尺寸按相鄰較大尺寸的規定。
　　
　　2．2．4  經供需雙方協商，可提供其他強度級別的鋼絲，其力學性能指標按相鄰較大強度級別的規定。
　　
　　2．2．5  打結拉伸試驗

　　對于直徑小于0．5mm的鋼絲，用打結拉伸試驗代替扭轉和反復彎曲試驗。鋼絲結應打在試樣的中間。打結鋼絲進行打結拉伸試驗時，所能承受的拉力不低于其公稱破斷拉力的50％。
　　
　　2．5  表面質量
　
　　鋼絲表面不得有裂紋、竹節、起刺、銹蝕和傷痕。
　
　　3  試驗方法
　　
　　3．1  鋼絲直徑用精度為0．01mm的千分尺，在鋼絲同一截面的相互垂直方向上進行測量。兩次測量所得直徑的算術平均值，為鋼絲實測直徑。兩次測量的直徑之差，為鋼絲的橢圓度。
　　
　　3．2  鋼絲的拉伸試驗應符合GB 228—87《金屬拉伸試驗方法》的規定。
　　
　　3．3  鋼絲的扭轉試驗應符合GB 239—84《金屬線材扭轉試驗方法》的規定。
　　
　　3．4  鋼絲的反復彎曲試驗應符合GB 238—84《金屬線材反復彎曲試驗方法》的規定。
　　
　　4  檢驗規則
　　
　　4．1  鋼絲應由供方技術監督部門進行檢查和驗收。
　　
　　4．2  每盤鋼絲都應進行直徑和表面質量的檢查。
　　
　　4．3  在每盤鋼絲的兩端各取一根試樣，在每只工字輪的一端取一根試樣作抗拉強度、彎曲、扭轉試驗。當初試不合格時，允許對該不合格項目進行一次復驗。

　　
　
　　5  包裝、標志和質量證明書
　　
　　鋼絲的包裝、標志和質量證明書應符合GB 2103—88《鋼絲驗收、包裝、標志及質量證明書的一般規定》的規定。
　　
　
　　附加說明：
　　
　　本標準由冶金工業部情報標準研究總所提出。
　　
　　本標準由上海市冶金局、上海第二鋼鐵廠起草。
　　
　　冶金工業部標準化研究所、天津第一鋼絲繩廠為協助單位。
　　
　　本標準主要起草人陳申培、劉宗楊、金國鈞、呂富陽。
