一、人體的觸電種類

　　當人體觸及帶電體時，電流流過人體，造成電流對人體的傷害稱為觸電。觸電的種類歸納起來有以下四類：

　　（一）人體與帶電體的直接接觸觸電

　　人體與帶電體的直接接觸觸電可分為單相觸電和兩相觸電。

　　1.單相觸電

　　人體接觸帶電體中的某一相時，電流通過人體流入大地，這種觸電方式稱為單相觸電。

　　電力網可分為大接地短路電流系統和小接地短路電流系統，由于這兩種系統中性點的運行方式不同，發生單相接觸電時，電流的途徑及大小就不一樣，觸電危險性也不相同。

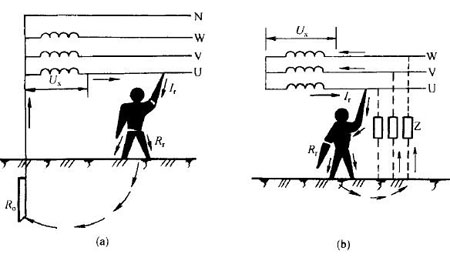

　　（1）中性點直接接地系統的單相觸電。以380/220V的低壓配電系統為例，當人體觸及某一相導體時，相電壓作用于人體，相電流經過人體、大地、系統中性點接地裝置、中性線形成閉合回路，如圖2-1-4(a)所示。由于接地裝置的電阻比人體電阻小得多，則相電壓幾乎全部加在人體上。設人體電阻R_r為1000Ω，電源相電壓U_x為200V則通過人體的電流Ir約為220mA，遠大于人體的擺脫閾值，足以使人死亡。一般情況下，工作人員腳上穿有鞋子，有一定的限流作用，人體與帶電體之間以及站立點與地之間都有接觸電阻，所以實際電流較220mA要小，人體觸電后，有時可以擺脫。但人體觸電后由地遭受電擊的突然襲擊，慌亂中易造成二次傷害事故（例如空中作業觸電時摔到地面等）。所以工作人員應穿合格的絕緣鞋；在高壓配電室的地面上應墊有絕緣橡膠墊，以防觸電事故的發生。

　�。�2）中性點不接地系統的單相觸電。如2-1-4(b)所示，當人站立在地面上，接觸到該系統的某一相導體時，由于導線與地之間存在對地電抗Z(由線路的絕緣電阻R和對地電容C組成)，則電流從人體接觸的導體、人體、大地、另二相導線對地電抗形成回路，通過人體的電流與線路的絕緣電阻及對地電容的數值有關。在低壓系統中，對地電容C很小，通過人體的電流主要決定于線路的絕緣電阻R，正常情況下，R相當大，通過人體的電流很小，一般不致造成對人體的傷害，但當線路絕緣下降時，單相觸電對人體的危害仍然存在。而在高壓系統中，線路對地電容較大，則通過人體的電容電流較大，將危及觸電者的生命。



　�。ǘ�）間接觸電

　　間接觸電是電氣設備由于絕緣損壞發生接地故障，設備金屬外殼及接地點周圍出現對地電壓而引起的人體觸電。它包括跨步電壓觸電和接觸電壓觸電。

　　1.跨步電壓觸電

　　當電氣設備或載流導體發生接地故障時，接地電流將通過接地體流向大地，并在地中接地體周圍作半球形的散流，如圖2-1-6所示。由圖可見，在以接地故障點為球心的半球形散流場中，靠近接地點處的半球面上，電流密度線密，離開接地點的半球面上電流密度線疏，且愈遠愈疏；另一方面，靠近接地點處的半球面的截面積較小，電阻大，離開接地點處的半球面面積大，電阻減小，且愈遠電阻愈小。因此，在靠近接地點處沿電流散流方向取兩點，其電位差較遠離接地點處同樣距離的兩點間的電位差大，當離開接地故障點20m以外時，這兩點間的電位差即趨于零。我們將兩點之間的電位差為零的地方稱為電位的零點，即電氣上的“地”。顯然，該接地體周圍，對“地”而言，接地點處的電位最高(為U_k)，離開接地點處，電位降低，其電位分布呈傘形下降，此時，人在有電位分布的故障區域內行走時，其兩腳之間(一般為0.8m的距離)呈現出電位差，此電位差稱為跨步電電壓U_kb，如圖2-1-6所示。由跨步電壓引起的觸電叫跨步電壓觸電。由圖2-1-6可見，在距離接地故障點8~10m以內，電位分布的變化率較大，人在此區域內行走，跨步電壓高，就有觸電的危險；在離接地故障點8~10m以外，電位分布的變化率較小，人的一步之間的電位差較小，跨步電壓觸電的危險性明顯降低。人在受到跨步電壓的作用時，電流將從一只腳經腿、跨部、另一只腳與大地構成回路，雖然電流沒有通過人體的全部重要器官，但當跨步電壓較高時，觸電者腳發麻、抽筋、跌倒在地，跌倒后，電流可能會改變路徑（如從手至腳）而流經人體的重要器官，使人致命。因此，《電業安全工作規程》規定，發生高壓設備、導線接地故障時，室內不得接近接地故障點4m以內（室內狹窄，地面較為干燥，離開故障點4m之外一般不會遭到跨步電壓的傷害），室外不得接近故障點8m以內。如果要進入此范圍內工作，為防止跨步電壓觸電，進入人員應穿絕緣鞋。

　　需要指出，跨步電壓觸電還可能發生在另外一些場合，例如，避雷針或者是避雷器動作，其接地體周圍的地面也會出現傘形電位分布，同樣會發生跨步電壓觸電。

　　2. 接觸電壓觸電

　　在正常情況下，電氣設備的金屬外殼是不帶電的，由于絕緣損壞，設備漏電，使設備的金屬外殼帶電。接觸電壓是指人觸及漏電設備的外殼，加于人手與腳之間的電位差（腳距漏電設備0.8m，手觸及設備處距地面垂直距離1.8m）若設備的外殼不接地，在此接觸電壓下的觸電情況與單相觸電情況相同；若設備外殼接地，則接觸電壓為設備外殼對地電位與人站立點的對地電位之差U_jk，如圖2-1-6所示。當人需要接近漏電設

　　備時，為防止接觸電壓觸電，應戴絕緣手套、穿絕緣鞋。排工作時由于人員分配不恰當，讓不符合電氣工作要求的人員參加工作，或讓技術水平較低的工人擔任復雜的工作，或?qū)�應該有人監護的工作沒派專人監護等，都可能造成觸電事故。



　�。�3）在電氣設備停電檢修或試驗時，沒有采取可靠的安全措施。如切斷電源不徹底，未將有關變壓器或電壓互感器的低壓回路完全斷開，當在低壓回路中操作時造成電壓反饋，使高壓側產生高電壓危及人身安全；又如在停電后沒將停電設備的各側三相短路接地，由于運行人員誤操作或其他原因，誤將高壓電送到檢修設備上，造成檢修設備上工作人員的觸電事故。

　�。�4）在帶電作業時，違反有關安全規定。例如，沒有按要求采取完善可靠的技術措施和組織措施，使用不合格的工具，分配未經培訓合格的人員參加工作，沒有嚴格執行監護制度等。

　�。�5）在進行電氣操作時，違反有關操作規程造成誤操作。如帶負荷拉合隔離開關，或做安全措施時，將接地線掛到帶電設備上等等，在發生這類誤操作時，操作人員除了觸電外，還可能造成電弧灼傷。

　�。�6）在處理設備或線路接地故障時，沒有遵守安全規定，而導致接觸電壓觸電和跨步電壓觸電等。

　　綜上所述，電力生產過程中造成觸電事故的種種原因都是違反有關安全規程的結果。觸電不僅危及人身安全，也影響發電廠、變電所整個電力系統的安全運行，為此，應采用有效的措施，杜絕人身觸電及各種事故的發生。
