國家機械工業局1999—10—08批準　　2000—03—01實施

　　前言

　　本標準是對ZB K30 002—90《機床電器噪聲的限值及測定方法》的修訂。

　　本標準與ZB K30 002—90相比，主要技術內容改變?nèi)缦拢?/P>

　　——適用范圍擴大，標準前版中的接觸器額定電流至80A，目前行業中接觸器生產已至630A，因此，將標準前版中的“小容量接觸器”修訂為“機電式接觸器”，同時取消了額定電流上限。本標準適用范圍中增加了“電動機起動器”類產品。本標準將“牽引電磁鐵”改變?yōu)椤敖涣麟姶盆F”；

　　——修改了某些產品的噪聲極限值；

　　——?jiǎng)h除測定方法中不適應部分，保留的部分進行細化，使之不需查閱其他標準即可讀懂。同時，明確了常規測定方法。

　　本標準自實施之日起代替ZB K30 002—90。

　　本標準的附錄A是標準的附錄。

　　本標準的附錄B和附錄C都是提示的附錄。

　　本標準由成都機床電器研究所提出并歸口。

　　本標準負責起草單位：天津第二機床電器廠、浙江耀華集團公司。

　　本標準主要起草人：童驪、何建國、何建榮、郝忠敬。

　　1  范圍

　　本標準規定了機床電器正常運行中噪聲聲功率級的極限值及其測定方法。

　　本標準適用于交流50Hz或60Hz，額定工作電壓660V及以下的機電式接觸器、電動機起動器、接觸器式繼電器及交流電磁鐵(以下簡稱電器)。當單臺電器的電磁系統在正常閉合狀態下，噪聲的極限值及測定方法。

　　本標準不適用于電器的電磁系統閉合或釋放時產生的撞擊噪聲的極限值及測定。

[NextPage]



　　2  引用標準

　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

　　GB／T 2900．1—1992  電工術語  基本術語

　　GB／T 2900．18—1992  電工術語  低壓電器

　　GB／T 3102．7—1993  聲學的量和單位

　　GB／T 3238—1982  聲學量的級及其基準值

　　GB／T 3785—1983  聲級計的電、聲性能及測試方法

　　GB／T 3947—1996  聲學名詞術語

　　GB／T 5226．1—1996  工業機械電氣設備  第一部分：通用技術條件

　　GB／T 14048．1—1993  低壓開關設備和控制設備  總則

　　3  電器噪聲極限值

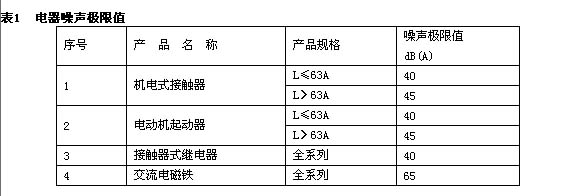

　　3．1  電器噪聲極限值在具體產品中已規定且其數值小于表1中的極限值，可按產品標準規定。產品標準中沒有明確規定的按表1執行，除非供需雙方另有商定。

　　3．2  本標準使用的聲學術語、量和單位均符合GB／T 3947、GB／T 3102．7和GB／T 3238的規定。

　　3．3  本標準使用的電工名詞術語均符合GB／T 2900．1、GB／T 2900．18、GB／T 5226．1和GB／T 14048．1的規定。

　　4  噪聲測試環境

　　4．1  適合電器型式試驗或定期試驗的測試環境：

　　a)消聲室；

　　b)半消聲室。

　　4．2  適合電器常規檢測的測試環境；

　　a)較為安靜的試驗室；

　　b)較為安靜的生產車間。

　　4．3  消聲室與半消聲室的要求

　　消聲室或半消聲室應足夠大并且有很高的聲吸收，使在測試頻率范圍內，所有頻帶和選定的測量表面有合適的自由聲場。消聲室設計的原則可參見附錄B(提示的附錄)。

　　4．3．1  消聲室與半消聲室的背景噪聲的聲壓級應小于34dB。

　　4．3．2  消聲室或半消聲室的體積應大于被測電器體積的200倍。

　　4．3．3  按被測電器的工作條件，調節消聲室或半消聲室的溫度和相對濕度，并盡可能使之保持恒定。

　　5  測試儀器

　　5．1  聲級計

　　所用聲級計應符合GB／T 3785中1型聲級計的有關規定。

　　5．2  傳聲器及其連接電纜

　　測量用的傳聲器應使用準確性、穩定性良好及在廠家規定的入射角下，在測試頻率范圍內具有平直的頻率響應的電容傳聲器。建議采用12mm的測量傳聲器。

　　傳聲器及其連接電纜應適當選擇，使靈敏度不隨測量過程中溫度的變化而改變。如要移動傳聲器，應十分小心力求避免引起干擾測量的聲噪聲(如風噪聲)或電噪聲(如由齒輪、柔性電纜或滑力接觸等)。

　　5．3  校準

　　每次測量以前，應用準確度為±0.2dB的聲級校準器在測試頻率范圍內一個或幾個頻率上對整個測量系統進行校準。校準器應每年做一次檢查，證明其輸出不變。此外，在整個測試頻率范圍內，應對儀器系統定期進行電校準，至少兩年校準一次。

　　6  電器安裝和運行

　　電器安裝應按具體產品標準規定的安裝條件進行安裝，產品標準中沒有做出明確規定的，則應盡實際可能地模擬一種典型的安裝條件。

　　6．1  安裝方法

　　很多電器，雖然它們本身并不輻射強的低頻聲，但要是安裝方法不當，使振動能量傳輸?shù)矫娣e較大的足以成為有效輻射器時，就能顯著增加低頻聲。如有可能，在待測電器和支承表面之間應插入彈性墊，使傳遞到支承的振動及對聲源的反作用均可降低。但是，如果待測電器在典型現場工作時不是彈性安裝的，則不應采用這種彈性墊。

　　6．2  輔助設備

　　應采用謹慎措施以保證任何電氣管道、線路連接到電器時，不向測試室輻射顯著的聲能量。所有輔助設備應盡實際可能放置在測試室外面，并應清除掉測試室內所有物體，使不影響測量。

　　6．3  電器運行

　　電器的電磁線圈在冷態下，施加額定控制電源電壓，機電式接觸器、電動機起動器、接觸器式繼電器的觸頭回路不通電；制動電磁鐵按產品標準規定的方式施加負載。待電器的電磁系統處于穩定閉合狀態后，測量噪聲。控制電源電壓波動范圍、頻率等參數均由產品標準規定。

　　7  測定方法

　　要測定聲源的聲功率，首先要測包圍聲源的假設球面或半球面測量表面上的表面聲壓級，然后計算出聲源輻射的聲功率級。

　　7．1  測量表面

　　在消聲室或半消聲室中測量時，用來測定表面聲壓值的假想球面或半球面，其中心應位于被測電器中心的位置上。測量球面的半徑應等于或大于被測電器主要尺寸的2倍，且不小于1 m(產品標準中已規定了測量距離的，按產品標準執行)。

　　7．2  測量點

　　在消聲室中測量，測量點為6個。測量點分布在假想球面與X、Y、Z軸的交點處(即距被測電器的前、后、左、右、上、下為半徑r處)。

　　在半消聲室中測量，測量點為5個，測量點分布見附錄A(標準的附錄)。

　　7．3  測量

　　測量用的傳聲器應正對被測電器，當噪聲穩定時，可使用聲級計的“慢”時間計數特性進行測量，聲壓級的讀數為觀測周期內表針擺動的平均值。

　　7．4  背景噪聲的修正

　　在電器不工作時，測得背景噪聲聲壓級。

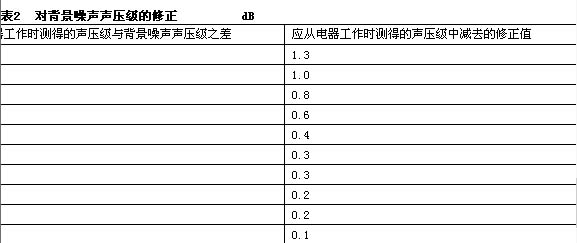

　　當每一測點的背景噪聲聲壓級與電器工作時的聲壓級之差小于6dB時，測量無效；背景噪聲對測量頻帶聲壓級的影響，應按表2進行修正。



　　7．5  表面聲壓級計算

　　按式(1)求出表面聲壓級：

　　(1)
——表面聲壓級，dB；

　　  Lpi——在第i點測得的并經修正后的頻帶聲壓級，dB；

　　   N——測點數。
　　7．6  聲功率級的計算

　　按式(2)求出聲功率級：

　　
　　
　　(2)

　　式中：Lw——噪聲聲功率級，dB；

　　——測量球面上的表面聲壓級，dB；

　　  S1——半徑為r的測量球面的面積(消聲室中S1＝4лr2；半消聲室中S1＝2лr2)，m2；

　　  S0＝1m2；

　　 C——溫度和氣壓修正值，dB。

　　當測試環境條件為溫度t(℃)和大氣壓p0(kPa)時，則修正值C為：

　　注：利用儀器系統中的A計權網絡計算出的聲功率級即為A聲功率級，dB(A)。

　　7．7  常規檢驗

　　電器噪聲的常規檢驗用監聽法或振動法進行。

　　監聽法：檢驗人員用耳聽，電器噪聲是否超過規定值，有異議時用聲級計測量。

　　振動法：檢驗人員用手摸電器的振動情況，以此來判定電噪聲是否超過規定值。有異議時用聲級計測量。

　　8  記錄及報告

　　電器噪聲試驗的記錄及報告，適用于電器的型式試驗和定期試驗以及常規試驗有異議時的判定。

　　8．1  記錄項目

　　a)對被測電器的說明：電器名稱、型號、規格、主要參數、生產廠、出廠日期及編號、抽樣數量、試驗編號、測量時的工作狀況、安裝方式、負載值等；

　　b)測量情況：聲學環境、測量方法、測量?jī)x器、測量點布置，每次測量讀數等；

　　c)其他：氣象條件、測量單位或部門、測量者、測量日期、地點等。

　　8．2  測量報告

　　／(注明測試距離)及Lw，得出電器噪聲值，對照標準要求作出電器噪聲值合格與否結論。
