本標準適用于高處圍桿，懸掛和攀登作業。

　　安全帶各部件和整體要做負荷試驗。分靜負荷和沖擊試驗兩部分。

　　1 靜負荷試驗和要求

　　1．1 安全帶各部件（包括帶、繩、金屬配件和使用的縫線）和圍桿帶、繩整體做靜負荷試驗，按GB6095—85《安全帶》的規定進行，合格后才準組裝成安全帶。整體圍桿帶或繩做4412.7N（450kgf）靜負荷測試，合格后，才能批量生產。

　　1．2 試驗設備

　　49000N（5t）拉力試驗機1臺；

　　980.6N（100kg）拉力試驗機1臺；

　　試驗架一座；

　　0.5t卷揚機1臺；

　　整體靜負荷試驗裝置一套如圖10。

　　1．3 各部件檢驗情況

　　1．3．1 安全帶、繩的試件結構尺寸見圖1、圖2。繩的兩端應插成3～4道的花的繩環。

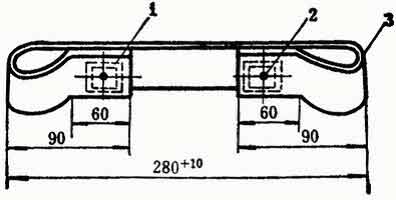

　　1―縫線；2―鉚釘；3―帶

　　圖1 帶的試件尺寸

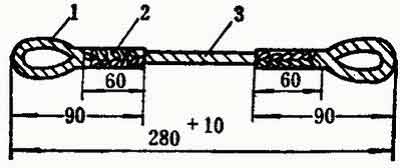

　　1―繩環；2―編結花；3―繩

　　圖2 繩的試件尺寸

　　1．3．2 金屬配件的試件結構尺寸應符合設計要求。

　　1．3．3 安全鉤靜負荷試驗連接形式，見圖3、圖4、圖5、圖6、圖7。

　　1―夾具；2―扁鋼鉤；A、B―加力處

　　圖3 扁鋼鉤測試圖

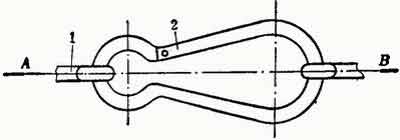

　　1―夾具；2―圓鋼鉤；A、B―加力處

　　圖4 圓鋼鉤測試圖

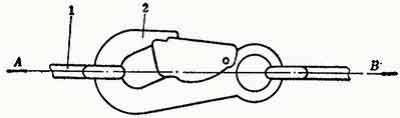

　　1―繩；2―自鎖鉤；3―夾具；A、B―加力處

　　圖5 封閉式自鎖鉤測試圖

　　1―繩；2―開啟式自鎖鉤；3―掛鉤；4―夾具；A、B―加力處

　　圖6 開啟式自鎖鉤測試圖

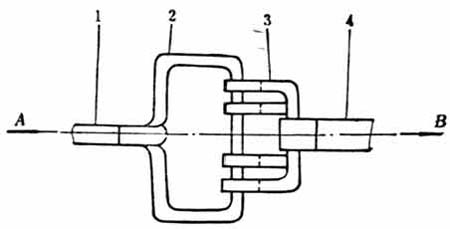

　　1、4―夾具；2―掛鉤框；3―攀登鉤；A、B―加力處

　　圖7 攀登掛鉤測試圖

　　1．3．4 各種連接環靜負荷試驗的連接形式，見圖8。

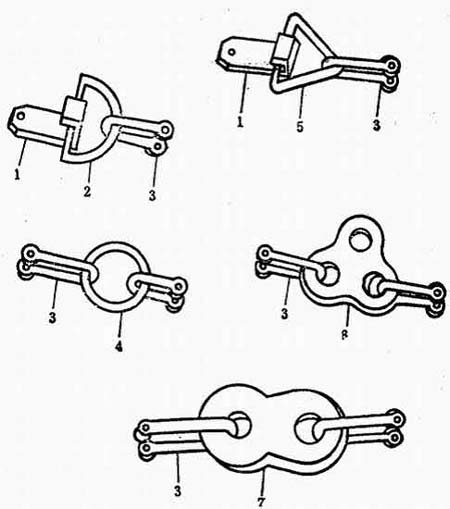

　　1―板構夾具；2―半圓環；3―U型環夾具；4―圓環；5―三角環；6―品字環；7―8字環

　　圖8 連接環或試驗用具圖

　　1．3．5 安全帶卡子靜負荷試驗連接形式，見圖9。

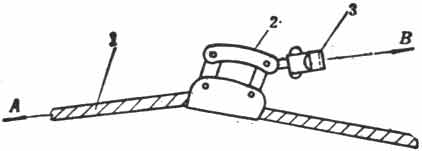

　　1、3―夾具；2―腰帶扣；A、B―加力處

　　圖9 腰帶扣測試圖

　　圍桿帶或繩做整體測試的連接形式，見圖10。

　　1―夾具；2―安全帶；3―半圓環；4―鉤；5―三角環；6―圍桿帶或圍桿繩；7―木輪；A―加力處；B―固定端

　　圖10 圍桿帶或繩整體靜負荷試驗圖

　　1．5 縫線試驗

　　將線栓在夾具上做拉力試驗，要求破斷負荷為156.8N（16kgf），拉斷速度100mm/min。

[NextPage]

　　1．6 安全帶部件和整體的負荷測試

　　安全帶部件和整體做負荷測試時，拉伸速度為100mm/min。

　　2 沖擊試驗和要求

　　2．1 試驗設備：

　　a．沖擊架一座；

　　b．釋放器一個；

　　c．0.5t卷揚機一臺；

　　d．拉壓式應變傳感器一個；

　　e．數據放大器一個；

　　f．記憶示波器一個；

　　g．峰值電壓表一個；

　　h．DC電源一個。

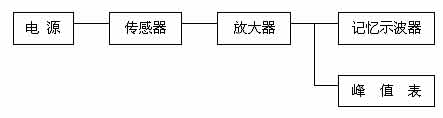

　　試驗設備按圖11次序裝配。

　　圖11 安全帶沖擊試驗儀器裝置方框圖

　　2．2 懸掛安全帶進行沖擊試驗，不允許部件有破斷、裂紋和脫鉤情況出現。

　　2．3 懸掛安全帶做沖擊試驗，一般提升模擬人型時要使腰帶和懸掛處成一水平位置，見圖12。

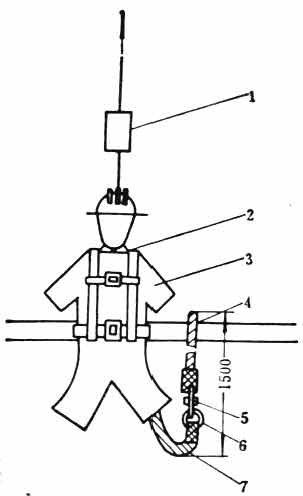

　　1―釋放器；2―安全帶；3―模擬人型；4、7―繩；5―鉤；6―圓環

　　圖12 安全帶沖擊測試方法圖

　　1、8―鉤；2―圓環；3―吊繩；4―自鎖鉤；5―釋放器；6―模擬人型；7―安全帶

　　圖13 自鎖鉤安全帶沖擊試驗圖

　　2．4 架子工用安全帶做沖擊試驗時，要將模擬人型提高1m進行。

　　2．5 自鎖鉤安全帶做沖擊試驗，要求自鎖鉤放置在距上端繩長0.8m處，其下滑距離不得大于1.2m，見圖13。

　　2．6 攀登固定式安全帶，吊繩固定在梯子、鐵塔、桅桿等用具的兩端，其試驗和要求按上述規定進行。

　　2．7 單腰帶式安全帶的檢驗數據不超過8825.4N（900kgf）。

　　3 緩沖器和速差式自控器的試驗和要求

　　3．1 試驗設備同2.1、2.2條。

　　3．2 3m以上長繩應加緩沖器聯結使用。緩沖器在4m沖距，沖力在8825.4N（900kgf）以下為合格。試驗方法見圖14。

　　1、5―繩；2―鉤；3―緩沖器；4―三角環；6―釋放器；7―模擬人型；8－安全帶

　　圖14 緩沖器和安全帶聯結試驗圖

　　3．3 速差式自控器固定懸掛在作業點上方，將自控器內的繩索和安全帶上半圓環聯結�？扇我鈱⒗K索拉出，在一定位置上作業。工作完畢，人向上移動，繩即自行收回自控器內。墜落時自控器受速度影響進行制動控制。試驗時拉出繩長0.8m，要求模擬人體墜落時下滑距離不超過1.2m為合格，見圖15。

　　1、4―繩；2―鉤；3―速差式自控器；5―模擬人型；6―釋放器；7―安全帶

　　圖15 速差式自控器和安全帶聯結試驗圖

　　3．4 安全帶可以和自鎖鉤、緩沖器及速差式自控器聯合使用，見圖16。

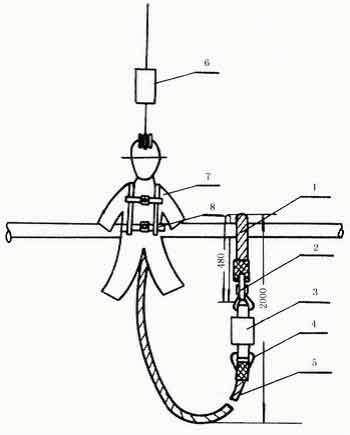

　　1、4―繩；2―鉤；3―速差式自控器；5―三角環；6―緩沖器；7―模擬人型；8－安全帶

　　圖16 安全帶、緩沖器和速差式自控器聯用圖

　　3．5 測試用計量設備，應按期到計量單位檢驗其精度。

　　附加說明：

　　本標準由中華人民共和國勞動人事部提出。

　　本標準由北京市勞動保護科學研究所負責起草。

　　本標準主要起草人李光宗、楊文芬、沈靜。
