本標準適用于焊接護目鏡的光學性能測試。

　　1透過率測試

　　1．1儀器

　　選用全自動、全波段分光光度計，但必須帶有衰減板附件。

　　1．2測試

　　1．2．1紫外線透過率測試

　　只對313nm和365nm兩個波長，首先測出吸收值，計算出透過率值。

　　1．2．2紅外線透過率測試

　　紅外線從780～2000nm，每隔10nm讀一次透過率值。最后根據公式算出平均透過率。

　　近紅外線規定780～1300nm根據公式(1)計算；

　　 ……………(1)

　　中紅外線規定1300～2000nm根據公式(2)計算；

　　 ……………(2)

　　濾光片遮光號1．2～6號透過率值大于0．5％時可以用上述直讀法，根據上述公式計算透過率。濾光片遮光號7～16號的透過率小于0．5％時不能用直讀法，必須用衰減片測吸收的辦法再計算出透過率值。

　　2可見光透過率的測試

　　2．1儀器

　　利用光學密度計進行測試，儀器精度為±0．10D。

　　2．2測試原理及過程

　　濾光片的遮光號由式(3)決定：

　　 ……………(3)

　　式中：S——濾光片遮光號；

　　D——光學密度。

　　測試時，將樣品放入光學密度計的測試位置，可測出濾光片光學密度，再根據式(3)計算出遮光號和可見光透過率。

　　3平行度測試

　　是評價濾光片光學質量的手段之一。

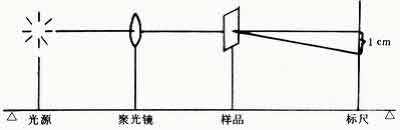

　　3．1測試裝置見圖所示。

　　3．2設備

　　光源、聚光鏡、標尺、聚光座。

　　3．3測試步驟

　　接通電源，調整零點，使1m光點落到標尺的零點上，即相互垂直，再將需測樣品放在聚光鏡與標尺之間(光線從樣品出面算起距標尺1m)，光線從第一個面垂直入射再經過這樣品第二個面時，如果在標尺偏離1cm時，稱為一個棱鏡度，若在1／6個棱鏡度以下為合格。

　　在沒有上述裝置時，可直接測量鏡片厚度，確定平行度。在GB3609．1—834．1．1款中規定了濾光片規格尺寸。

　　長的方向厚度差要小于：

　　l長度差=tg12′23″×108=0．00331×108=0．354mm

　　寬的方向厚度差要小于：

　　l寬度差=tg12′23″×50=0．0036×50=0．180mm

　　規定測量濾光片的四個邊角厚度，一個邊兩個角厚度的平均值為此邊厚度，對邊厚度之差應小于上述規定數值。

　　4屈光度測試

　　利用普通測屈光度的查片機進行測試，每片濾光片兩條經線之間的屈光度不超過±0．125D，儀器精度要求±0．05D。

　　5顏色測定

　　濾光片顏色不能為單色，要混合色，最好為褐色、暗綠色，用分光光度計進行測試，透過率最大值的波長應在500～620nm之間，也可以為灰色，置于60W白熾燈光下目測。

　　附加說明：

　　本標準由中華人民共和國勞動人事部提出。

　　本標準由北京市勞動保護科學研究所負責起草。

　　本標準主要起草人李淑賢、邢志明、提長清、杜霞。
