塊式制動器由制動瓦塊、制動臂、制動輪和松閘器組成。常把制動輪作為聯軸器的一個半體安裝在機構的轉動軸上，對稱布置的制動臂與機架固定部分鉸連，內側附有摩擦材料的兩個制動瓦塊分別活動鉸接在兩制動臂上，在松閘器上閘力的作用下，成對的制動瓦塊在徑向抱緊制動輪而產生制動力矩。
　 以短行程電磁鐵塊式制動器為例（見圖 6-22），說明塊式制動器的工作原理。在接通電源時，電磁松閘器的鐵心吸引銜鐵壓向推桿，推桿推動左制動臂向左擺，主彈簧被壓縮。同時，解除壓力的輔助彈簧將右制動臂向右推，兩制動臂帶動制動瓦塊與制動輪分離，機構可 以運動。當切斷電源時，鐵心失去磁性，對銜鐵的吸引力消除，因而解除銜鐵對推桿的壓力，在主彈簧張力的作用下，兩制動臂一起向內收擺，帶動制動瓦塊抱緊制動輪產生制動力矩；同時，輔助彈簧被壓縮。制動力矩由主彈簧力決定，輔助彈簧保證松間間隙。塊式制動器的制動性能在很大程度上是由松閘器的性能決定的。

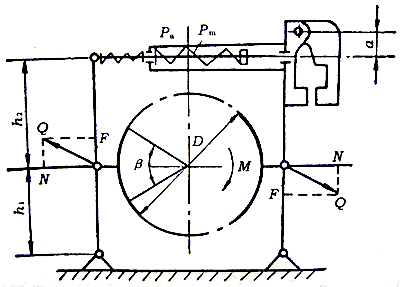

圖6-22 短行程電磁鐵塊式制動器簡圖
　 塊式制動器的特點是構造簡單，安裝方便，成對瓦塊產生的壓力平衡，使制動輪軸不受彎曲載荷作用。在起重機中得到廣泛使用。
