回轉支承裝置應按不同載荷組合，進行不同類別的載荷計算（見表8-7）。三種載荷組合及所代表的起重機工況是：

載荷名稱		載荷組合和技術類別
		等效載荷	強度載荷		驗算載荷
		Ⅰ	Ⅱa	Ⅱb	Ⅲ
回轉部分自重（包括對重）載荷		PG	PG	PG	PG
由額定起升載荷PQ引起的載荷		PQX	PQ	PQ	-
鋼絲繩偏斜引起的水平力		PQtanαⅠ	-	PQtanαⅡ	-
作用于回轉部分（不包括物品）上的風力		－	PWⅡ		PWⅢ
傾斜引起作用于回轉部分重心上的水平力		(PG+PQ)sinγ	(PG+PQ)sinγ	(PG+PQ)sinγ	PGsinγ
回轉部分（不包括物品）的水平慣性力	變幅機構制動	-	-	PHb	-
	回轉機構制動	PH	-	PHx max	-
	回轉時的離心力	PHl	-	PHl	-
回轉驅動最后一級齒輪（或針輪）嚙合力		Pzl	-	PzⅡ	-



表8一7 起直機回轉支承裝置的計算載荷

注：PQX--等效起升載荷，作用在等效幅度L=(0.7-0.8)Lmax上；
　 --起升載荷動載系數；
　 a--吊重繩對地面垂直線的偏角，aⅠ是求等效載荷時的偏擺角，aⅡ是求強度載荷時的最大偏擺角。考慮了偏角之后，就不應再另行考慮物品上的風力和水平慣性力；
　 PwⅡ,PwⅢ--分別表示工作狀態和非工作狀態下的最大風載荷；
　 γ--起重機允許的最大坡角。

1．工作狀態正常載荷（I類載荷）
　 工作狀態正常載荷即等效載荷，進行疲勞強度、磨損或發熱計算。
　 等效載荷，是指起重機處于等效幅度（0.7～0.8）Lmax上，起吊等效起重量，臂架位于沿起重機最大傾角方向進行回轉機構平穩制動，起升鋼絲繩有正常偏角aⅠ，無風。
2．工作狀態最大載荷（Ⅱ類載荷）
　 工作狀態最大載荷即強度載荷，進行強度計算。強度載荷可能出現的兩種載荷組合工況，分別計算后，取大者作為強度載荷：
　 組合Ⅱa--指起重機處于最大幅度Lmax上，臂架位于沿起重機最大傾角方向，從地面滿速突然起升額定起重量；
　 組合Ⅱb--指臂架位于沿起重機最大傾角方向，以最大鋼絲繩偏角aⅡ吊額定起重量，同時進行變幅和回轉機構的猛烈啟（制）動。
　 組合Ⅱa和組合Ⅱb都要考慮工作狀態最大風載荷，風沿著臂架由后向前吹。
3．非工作狀態最大載荷（Ⅲ類載荷）
　 非工作狀態最大載荷即驗算載荷，進行強度計算的載荷。驗算載荷，指起重機處于最小幅度，對重位于沿起重機最大傾角方向，非工作狀態最大風載荷沿著臂架由前向后吹。
　 作用在旋轉機構上的所有載荷綜合為垂直力、總水平力和繞x，y，z軸的三個力矩（其中繞z軸的力矩由旋轉驅動裝置承受），旋轉支承裝置的計算載荷是：
　 總垂直力 V=∑Vi
　 總水平力 H=∑Hi
　 總力矩

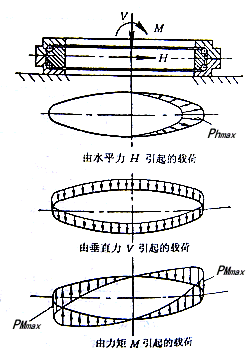

　 對于滾動軸承轉盤式旋轉支承裝置，滾動體上的載荷分布見圖 8-9。

圖8-9 滾動體上載荷分布示意圖
