滾動軸承轉盤式旋轉支承裝置的內、外座圈各有一圈螺栓分別與回轉部分或車架支承部分相連。回轉部分上的全部載荷通過螺栓傳至支承裝置座圈，經滾動體傳到另一座圈上，再經螺栓傳至車架。因此，連接螺栓的可靠性是回轉支承裝置正常工作的保證。 作用在旋轉機構上的水平力H由內外座圈與轉臺和底架的圓柱定位面承受，垂直力V和傾翻力矩wr是由連接螺栓承受。螺栓在安裝時有一定的預緊力，其作用是提高螺栓的疲勞強度，防止連接構件的結合面產生間隙在受載時造成沖擊。連接螺栓在脈動載荷下，不應松動，并保持回轉支承裝置與回轉平臺或車架的整體性。
1.載荷在連接螺栓上的分配規律
　 設在每一座圈上有n個連接螺栓，垂直力V對連接螺栓起壓和作用，壓應力均勻分布在螺栓上（見圖8－10）。傾翻力矩M使轉臺以O(shè)-O為軸線，一側螺栓受力為壓力，另一側的為拉力。計算螺栓受到的最大外力要考慮垂直力V和傾翻力矩M共同作用的效果。由于連接螺栓數量較多，可將載荷視為沿螺栓中心圈周方向的分布載荷，即單位長度載荷，螺栓受載與中心螺栓到軸線O-O距離成正比。

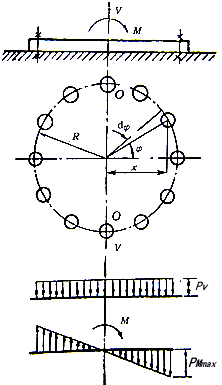

圖8-10 連接螺栓受力圖

　 （1）在傾翻力矩M作用下，單位長度載荷：
　 根據力的平衡原理，有：


　 作用在螺栓上M引起的最大載荷：
式中:PM--螺栓中心分布的圓周上單位長度上的載荷；
　 　--相鄰螺栓在分布圓周上的中心角；
　 　Z--螺栓的數量；
　 　D--螺栓中心分布圓直徑；
　 　t--螺栓間距。
　 （2）在垂直力V的作用下，V均勻分布在螺栓上的載荷：
　 （3）在垂直力V與傾翻力矩M共同作用下，螺栓受到的載荷：
　 （4）考慮螺栓受力變形后的載荷。隨著臂架的圓周運動，每一個連接螺栓都經過軸向受壓到受拉的交變力作用。螺栓與被連接構件受力與變形見圖8-11，在圖8-11b中，曲線Ⅰ為螺栓彈性，曲線Ⅱ?yàn)楸贿B接構件彈性。

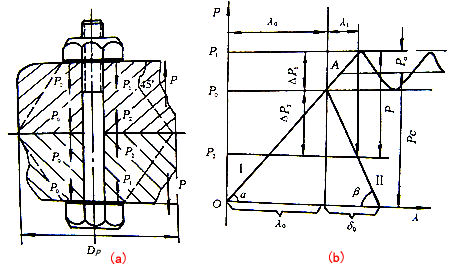

圖8－11螺栓載荷與變形分析

　 當工作載荷P＝0時，螺栓所受載荷為預緊力P0(A點)，變形伸長量為λ0，被連接件變形壓縮量δ0；
　 當工作載荷P≠0時，螺栓受拉力增加，實際受拉力為P1＝P0+△P1(A點)，變形量為λ0＋λ1；被連接件變形量為δ0－λ1，殘余鎖緊力為P2＝P0-△P2。此時螺栓受到的總拉力為外力與被連接件的殘余鎖緊力之和，即
　 所以





　 螺栓的最大拉力：
式中:X--與螺栓和被連接件剛度有關的載荷系數；
　 　CI--被連接件剛度系數；
　 　CⅡ--螺栓的剛度系數；
　 　P0--螺栓預緊力。
　 螺栓連接是保證旋轉支承裝置安全工作的重要部分，螺栓的破壞將導致起重機旋轉部分傾覆的事故。螺栓連接計算，主要是根據螺栓所受的最大靜拉力進行抗拉強度計算，然后校核其疲勞強度。螺栓常見的破壞形式是螺桿產生裂紋，甚至被拉斷。就破壞性質來說，大部分是因材料的疲勞所致。
