一、轎廂系統



　　(一)轎廂總體構造

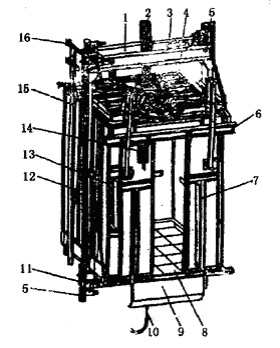

　　轎廂總體構造如圖2—22所示，轎廂本身主要由轎廂架和轎廂體兩部分構成，其中還包括若干個構件和有關的裝置。





圖2—22  普通客梯轎廂構造

1—轎廂架；2—繩頭裝置；3—檢修開關盒；4—自動門機構；5—導靴；6—門框；7—中分式板門；8—轎廂；9—擴板；10—擰制電纜；11—安全鉗的安全嘴；12—拉桿；13—操縱箱；14—門刀；15—行程開關擋板；16—極限開關擋塊



　　轎廂架是承重結構件，是一個框形金屬架，由上、下、立梁和拉條(拉桿)組成。框架的材質選用槽鋼或按要求壓成的鋼板，上、下、立梁之間一般采用螺栓聯結。在上、下梁的四角有供安裝轎廂導靴和安全鉗的平板，在上梁中部下方有供安裝轎頂輪或繩頭組合裝置的安裝板，在立梁上(也稱側立柱)留有安裝轎廂開關板的支架。

　　轎廂體形態像一個大箱子，由轎底、轎壁、轎頂及轎門等組成，轎底框架采用規定型號及尺寸的槽鋼和角鋼焊成，并在上面鋪設一層鋼板或木板。為使之美觀，常在鋼板或木板之上再粘貼一層塑料地板。轎壁由幾塊薄鋼板拼合而成。每塊構件的中部有特殊形狀的縱向筋，目的是增強轎壁的強度，并在每塊物體的拼合接縫處，有裝飾嵌條遮住。轎內壁板面上通常貼有一層防火塑料板或采用具有圖案、花紋的不銹鋼薄板等，也有把轎壁填灰磨平后再噴漆的。轎壁間，以及轎壁與轎頂、轎底之間一般采用螺釘連接、緊固。轎頂?shù)慕Y(jié)構與轎壁相似，要求能承受一定的載重(因電梯檢修工有時需在轎頂上工作)，并有防護欄以及根據設計要求設置安全窗。有的轎頂下面裝有裝飾板(一般客梯有，貨梯沒有)，在裝飾板的上面安裝照明、風扇。

　　另外，為防止電梯超載運行，多數電梯在轎廂上設置了超載裝置。超載裝置安裝的位置，有轎底稱重式(超載裝置安在轎廂底部)及轎頂稱重式(超載裝置安在轎廂上梁)等。



　　(二)轎廂架

　　轎廂架是個承重構架，其鋼材的強度和構架的結構，要求都很高，牢固性要好。





圖2—23  轎廂架的基本構件

1—上梁；2—立柱；3—拉條；4—底梁



　　1．轎廂架的構造

　　不論是哪一種轎廂架的結構型式，—般均由上梁立柱、底梁、拉桿等組成，其基本結構如圖2—24、2—25所示。這些構件一般都采用型鋼或?qū)ｉT摺邊而成的型材，通過搭接板用螺栓接合，可以拆裝，以便進入井道組裝。對轎廂架的整體或每個構件的強度要求都較高，要保證電梯運行過程中，萬一產生超速而導致安全鉗扎住導軌掣停轎廂，或轎廂下墜與底坑內緩沖器相撞時，不致發生損壞情況。對轎廂架的上梁、下梁還要求在受載時發生的最大撓度應小于其跨度的1／1000。

　　2．轎廂架型式分類

　　轎廂架有兩種基本構造，如圖2—24和2—25所示。

　　(1)對邊形轎廂架：適用于具有一面或?qū)γ嬖O(shè)置轎門的電梯。這種形式轎廂架受力情況較好，當轎廂作用有偏心載荷時，只在轎架支撐范圍內發生拉力，或在立柱發生推力，這是大多數電梯所采用的構造方式，如圖2—24所示。

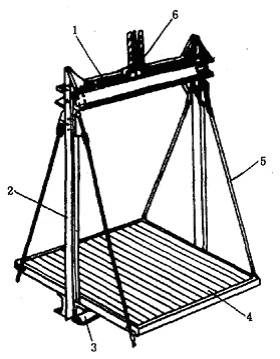

圖2—24  對邊形轎廂架

1—上梁；2—立柱；3—底梁；4—轎廂底；5—拉條；6—繩頭組合



　　(2)對角形轎廂架：常用在具有相鄰兩邊設置轎門的電梯上，這種轎廂架在受到偏心載荷時使各構件不但受到偏心彎曲，而且其頂架還會受到扭轉的影響。受力情況較差，特別對于重型電梯，應盡量避免采用，如圖2—25所示。

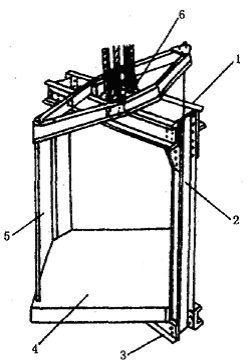

圖2—25  對角形轎廂架

1—上梁；2—立柱；3—底梁；4—轎廂底；5—拉條；6—繩頭組合



　　(三)轎廂頂?shù)臉?gòu)造和強度要求

　　由于在安裝、檢修和營救的需要，轎廂頂有時需要站人，我國有關技術標準規定，轎頂要能承受三個攜帶工具的檢修人員(每人以100kg計)時，其彎曲撓度應不大于跨度的1／1000。

　　此外轎頂上應有一塊不小于0．12m²的站人用的凈面積，其小邊長度至少應為0．25m。對于轎內操作的轎廂，轎頂上應設置活板門(即安全窗)^①其尺寸應不小于0．35m×0．5m。該活板門應有手動鎖緊裝置，可向轎外打開，活板門打開后，電梯的電氣聯鎖裝置就斷開，使轎廂無法開動，以保證安全。同時轎頂還應設置排氣風扇以及檢修開關、急停開關和電源插座，以供應檢修人員在轎頂上工作時使用的需要。轎頂靠近對重的一面應設置防護攔桿，其高度不超過轎廂的高度。

　　①  一般規定轎頂?shù)陌踩�窗只能在轎頂向外打開，在轎廂內用專用鑰匙打開。并規定安全窗只能由專業人員使用。



　　(四)轎壁、轎底的強度及使用要求

　　1．轎壁

　　為了保證使用安全，轎壁必須有足夠的強度，我國電梯制造與安裝安全規范規定，轎廂內任何部位垂直向外，在5cm²圓形或方形面積上，施加均勻分布的300N(牛頓)力，其彈性變形不大于15mm，且無永久變形。

　　另外，在靠井道側的轎壁上，為了減小振動和噪聲，要粘吸振動隔音材料。為了增大轎壁阻尼，減小振動，通常在壁板后面粘貼夾層材料或涂上減振粘子。

　　當兩臺以上電梯共設在一個井道時，為了應急的需要，可在轎廂內側壁上開設安全門。安全門只能向內開啟，并裝有限位開關，當門開啟時，切斷電路。門的寬度不小于0．4m，高度不小于1．5m。

　　2．轎底

　　為了防止箱體振動，常采用框架式底梁，在底框與轎底之間加入6～8塊專門制造的橡皮塊。

　　在轎底的前沿應設有轎門地坎及護腳板(擋板)，以防人在層站將腳板插入轎廂底部造成擠壓，護腳板的寬度與層站入口處一樣，其高度至少為0．75m，且斜面向下延伸。



　　(五)轎廂與曳引鋼絲繩的連接方法

　　曳引式的電梯，曳引鋼絲繩在機房繞過曳引輪與導向輪后，一端和轎廂相連，另一端和對重相連，其連接的方式有二種：

　　1．當曳引比為1 ：1時，如圖2—26所示。





圖2—26  曳引比1 ：1鋼絲繩和轎廂架的連接

1—轎底；2—立柱；3—拉桿；4—底梁；5—上梁；6—繩頭板及繩頭組合



　　鋼絲繩直接與轎廂頂部相連，把曳引繩的末端通過繩頭組合裝置固定在轎廂的上梁。連接時將繩頭板6焊接在轎架的上梁，如有4根曳引鋼絲繩，在繩頭板上鉆4個孔，然后用繩頭組合裝置的拉桿穿過繩頭板，用彈簧和螺母緊固，拉桿的另一端是鋼絲繩與拉桿的錐孔用巴氏合金溶合。

　　2．當曳引比為2：1時，如圖2—27所示，在轎廂架必須增設反繩輪(也稱轎頂輪)(1個或2個)，這時鋼絲繩必須繞過反繩輪6后把鋼絲繩的端部用繩頭組合裝置，固定在機房的承重梁上。因此在轎廂架的上梁必須增設一對支架1，然后將反繩輪2的軸穿過支架的孔，使它們能靈活地車專動。如圖2—28所示。





圖2—27  曳引比2：1鋼絲繩繞過轎廂架上的反繩輪

1—轎底；2—立柱；3—拉桿；4—底梁；5—上梁：6—反繩輪





圖2—28  轎廂架上的反繩輪

1—支架；2—反繩輪；3—上梁；4—曳引繩



　　(六)轎廂總體結構及其有關的構件

　　從轎廂總體分解，其主要由轎廂架和轎廂體組成。但還必須了解，在其轎廂的周圍還連接著有關的構件，使其在電梯的整體中執行各自的功能。

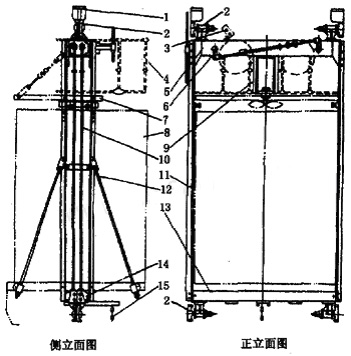

　　轎廂總體結構及其有關構件如圖2—29所示，右邊為正立面圖，左邊為側立面圖。





圖2—29  轎廂總體結構及其有關構件示意圖

1—導軌加油壺；2—導靴；3—轎頂檢修箱；4—轎頂安全柵欄；5—轎架上梁；6—安全鉗傳動機構；7—開門機架；8—轎廂；9—風扇架，10—安全鉗拉條；11—轎架立柱；12—轎架拉條；13—轎架底梁；14—安全鉗嘴；15—補償鏈



　　(七)轎廂面積

　　為了防止由于轎廂內人員過多引起超載，轎廂的有效面積應予以限制。轎廂的有效面積指轎廂內的實用面積。GB7588對轎廂的有效面積與額定載重量、乘客人數都做了具體規定。

　　乘客數量由下述方法確定：

　　按公式　額定載重量/75　計算結果向下取整到最近的整數或按表2—3取其較小的數值。

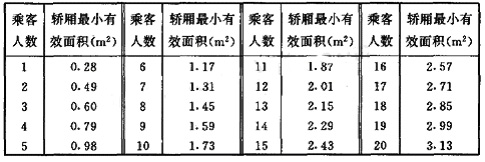

表2—3  乘客人數與轎廂最小有效面積



　　注：超過20位乘客時對超出的每一乘客增加0．115m²。

　　額定載重量與最大有效面積之間的關系見表2—4。

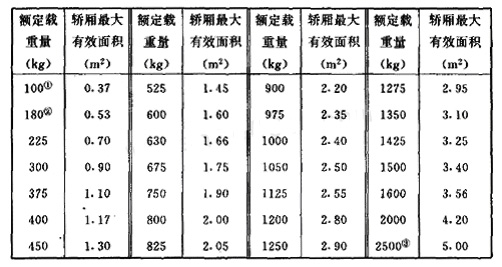

表2—4  額定載重量與轎廂最大有效面積



注：①一人電梯的最小值；

　　②二人電梯的最小值；

　　③超過2500kg每增加100kg面積增加0．16m²，對中間的載重量其面積由線性插入法確定。



　　(八)轎廂的超載裝置

　　超載裝置是當轎廂超過額定載荷時，能發出警告信號并使轎廂不關門不能運行的安全裝

置。

　　1．轎底超載裝置

　　一般轎廂底是活動的，稱為活動轎廂式。這種形式的超載裝置，采用橡膠塊作為稱量元件。橡膠塊均布在轎底框上，有6～8個，整個轎廂支承在橡膠塊上，橡膠塊的壓縮量能直接反映轎廂的重量，如圖2—30所示。



圖2—30  橡皮塊式活動轎廂超載裝置

1—轎底框；2—轎廂底；3—限位螺釘；4—橡膠塊；5—微動開關



　　在轎底框中間裝有兩個微動開關，一個在80％負重時起作用，切斷電梯外呼載停電路，另—個在110％負重時起作用，切斷電梯控制電路。碰觸開關的螺釘直接裝有轎廂底上，只要調節螺釘?shù)母叨龋�就可調節對超載量的控制范圍。

　　這種結構的超載裝置有結構簡單、動作靈敏等優點，橡膠塊既是稱量元件，又是減振元件，大大簡化了轎底結構，調節和維護都比較容易。

　　2．轎頂稱量式超載裝置

　　(1)機械式

　　圖2—31所示是一種常見結構，以壓縮彈簧組作為稱量元件。





圖2—31  機械式轎頂稱量裝置

1—上梁；2—擺桿；3—微動開關；4—壓簧；5—稱桿；6—稱座



　　稱桿的頭部鉸支在轎廂上梁的秤座上，尾部浮支在彈簧座上。擺桿裝在上梁上，尾部與上梁鉸接。采用這種裝置時，繩頭板裝在秤桿上，當轎廂負重變化時，秤桿就會上下擺動，牽動擺桿也上下擺動，當轎廂負重達到超載控制范圍時，擺桿的上擺量使其頭部碰壓微動開關觸頭，切斷電梯控制電路。

　　(2)豫膠塊式

　　如圖2—32所示，四個橡膠塊裝在上梁下面，繩頭板承支在橡膠塊上，轎廂負重時，微動開關2就會分別與裝在卜梁下面的觸頭螺釘觸動，達到超載控制的目的。

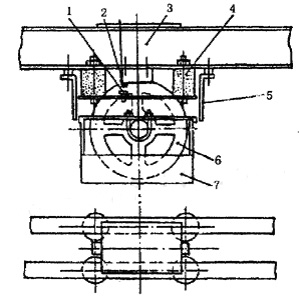

圖2—32  橡膠塊式轎頂稱量裝置

1—觸頭螺釘；2—微動開關；3—上梁；4—橡膠塊；5—限位板；6—轎頂輪；7—防護板



　　另外，以橡膠塊式稱量裝置結構簡單，靈敏度高，且橡膠塊既是稱量的敏感元件，又是減震元件。但它的缺點主要是橡膠易老化變形，當出現較大稱量誤差時，需要換橡膠塊。

　　(3)負重傳感器式

　　前面兩種形式的裝置，只能設定一個或二個稱量限值，不能給出載荷變化的連續信號。為了適應其它的控制要求，特別是計算機應用于群控后，為了使電梯運行達到最佳的調度狀態，須對每臺電梯的容流量或承載情況作統計分析，然后選擇合適的群控調度方式。因此可采用負重式傳感器作為稱量元件，它可以輸出載荷變化的連續信號。

　　目前用得較多的是應變式負重傳感器。圖2—33所示是一種將應變式負重傳感器裝于轎頂?shù)姆Q量裝置，也可將傳感器安裝于機房，也可安裝于活絡轎底下。





圖2—33  負重傳感器稱量裝置

1—繩頭錐套(4～5只)；2—繩吊板；3—拉桿螺栓；4—托板；5—傳感器；6—底板；7—轎廂上梁



　　3．機房稱量式超載裝置(機械式)

　　當轎底和轎頂都不能安裝超載裝置時，可將其移至機房之中。此時電梯的曳引繩繞法應采用2：1(曳引比非1：1)。圖2—24所示是這種裝置的結構示章圖。





圖2—34  機房稱量式超載裝置

1—壓簧；2—稱桿，3—擺桿；4—承重梁；5—微動開關



　　由于安裝在機房之中，它具有調節、維護方面的優點。



　　二、電梯門系統



　　(一)電梯門系統及其作用

　　1．門系統的組成

　　門系統主要包括轎門(轎廂門)、層門(廳門)與開門關門等系統及其附屬的零部件。

　　2．作用

　　層門和轎門都是為了防止人員和物品墜入井道或轎內乘客和物品與井道相撞而發生危險，都是電梯的重要安全保護設施。

　　3．層門

　　特別是電梯層門，是乘客在使用電梯時首先看到或接觸到的部分。是電梯很重要的一個安全設施，根據不完全統計，電梯發生的人身傷亡事故約有70％是由于層門的質量及使用不當?shù)纫�起的。因此，層門的開閉與鎖緊是使電梯使用者安全的首要條件。

　　4．轎門、層門及其相互關系

　　轎門是設置在轎廂入口的門，是設在轎廂靠近層門的一側，供司機、乘客和貨物的進出。簡易電梯，開關門是用手操作的稱為手動門。一般的電梯，都裝有自動開啟，由轎門帶動的，層門上裝有電氣、機械聯鎖裝置的門鎖。只有轎門開啟才能帶動層門的開啟。所以轎門稱為主動門，層門稱為被動門。

　　只有轎門、層門完全關閉后，電梯才能運行。

　　為了將轎門的運動傳遞給層門，轎門上設有系合裝置(如門刀)，門刀通過與層門門鎖的配合，使轎門能帶動層門運動。

　　為了防止電梯在關門時將人夾住，在轎門上常設有關門安全裝置(防夾保護裝置)。



　　(二)層門、轎門的型式及結構

　　為了方便乘客和貨物進出層門和轎廂，門的型式和結構都應適應這個要求，不僅能進出方便，且結構簡單，構造科學。

　　1．門的型式

　　電梯門主要有兩類，即滑動門和旋轉門，目前普遍采用的是滑動門。

　　滑動門按其開門方向又可分為中分式、旁開式和直分式三種，層門必須和轎門是同一類型的。

　　(1)中分式門

　　門由中間分開。開門時，左右門扇以相同的速度向兩側滑動；關門時，則以相同的速度向中間合攏，如圖2—35所示。





圖2—35  中分式門(平面圖)

1—井道墻；2—門



　　這種門按其門扇多少，常見的有兩扇中分式和四扇中分式。四扇中分式用于開門寬度較大的電梯，此時單側兩個門扇的運動方式與兩扇旁開式門相同。

　　(2)旁開式門

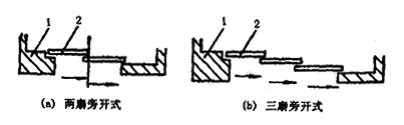

　　門由一側向另一側推開或由一側向另一側合攏，如圖2—36所示。按照門扇的數量，常見的有單扇、雙扇和三扇旁開門。





圖2—36  旁開式門(平面圖)

1—井道墻；2—門



　　當旁開式門為雙扇時，兩個門扇在開門和關門時各自的行程不相同，但運動的時間卻必須相同，因此兩扇門的速度有快慢之分。速度快的稱快門，反之稱慢門，所以雙扇旁開式門又稱雙速門。由于門在打開后是折疊在一起的，因而又稱雙折式門。

　　同理，當旁開式門為三扇時，稱為
