廳外的呼叫信號與電梯實際運行方向相反稱為反向呼叫信號。最遠的反向呼叫信號就是比順向呼叫信號遠，也比前方的所有反向呼叫信號遠稱為最遠的反向呼叫信號。

　　例如電梯從3層正在向上方向運行，這時4層有向上的順向呼叫，6層、8層有向下的呼叫，如圖3—13的情況。8層的呼叫為最遠的反向呼叫信號。在圖3—13中的(1)、(2)、(3)、(4)為最遠的反向呼叫信號例子。

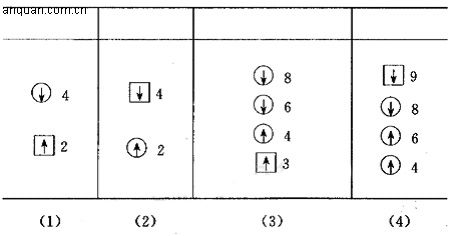

圖3—13  呼叫示意圖



　　如圖3—13的情況(3)所示，當電梯運行服務時，首先應答4層的上呼叫信號，然后再滿足8層的反向呼叫，電梯反向后，再滿足6層的呼叫。對6層呼叫信號而言由反向呼叫轉化為向下方向的順向呼叫。這樣的安排使電梯的服務效率最高，乘客候梯時間短，從上面的分析可以得出結論，最遠的反向呼叫信號不是固定的，而是隨機變化的。

例如電梯停在2層圖3—13情況1，由于4層向下呼叫信號，由圖3—12的定向電路可以看出電梯運行方向，定為上向，即JSX，JSY吸合。JXY不動作。JV繼電器吸合的路徑是。

4JXH↑→  。當電梯經3層運行到4層時，選層器拖板上的碰塊把固定板上的常閉接點4XD在電銻換速以前碰斷，則JV繼電器釋放，使圖3—14定向電路中的JV常閉觸點接通，其。把上與下呼叫線短接，電梯換速停車。

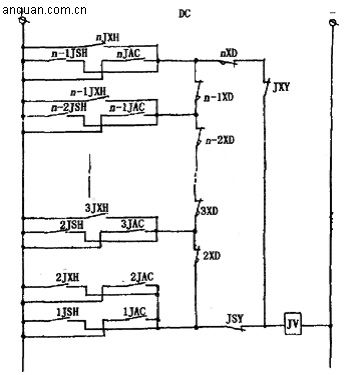

圖3—14  反向呼叫電路



　　JAC內選層信號繼電器；JSH廳外上呼叫信號繼電器；JXH廳外下呼叫信號繼電器；XD  選層器每層的常閉行程觸點；Ⅳ反向截車判斷繼電器；JSY向上運行方向繼電器；JXY向下運行方向繼電器

　　例如電梯停在4層，圖3—13情況2，由于2層有向上的呼叫信號，由圖3—12的定向電路可以看出電梯定為向下。即JXX，JXY吸合，JSY不動作。JV繼電器吸合的路徑是2JSH→ 。當電梯經3層運行到2層時，選層器拖板上的碰塊把定板上的常閉觸點2XD在電梯換速前碰斷，則JV繼電器釋放，上與下呼叫線被JV常閉觸點短接，電梯換速停車�？傊�，電梯反向截車的實現是在沒有內選層呼叫信號及順向的呼叫信號時，通過JV的釋放實現的。

　　情況3與4不再分析。電路中的常閉行程觸點可以采用井道式格雷碼選層器圖3—10中的1JZ，2JZ…nJZ的常閉觸點代替。
