選層器是繼電器邏輯控制系統中的核心部件。對電梯運行的安全性與可靠性影響很大。

　　選層器的種類很多，有機械式模擬選層器，格雷碼井道式選層器以及電子選層器等。



　　一、機械式模擬選層器

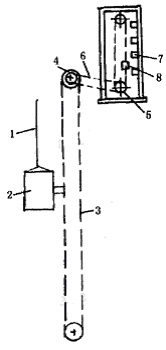

　　圖3—6所示是經常采用的立式選層器示意圖。選層的驅動是通過固定在轎廂上的穿孔鋼帶3及隨著轎廂升降轉動的鋼帶輪4，通過鏈條6的驅動，使選層器的滑動拖板8上下移動。





圖3—6  選層器傳動圖

1—鋼絲繩；2—電梯轎廂；3—鋼帶；4—鋼帶輪；5—鏈輪；6—鏈條；7—托板；8—層樓靜觸點



　　選層器立架上有與樓層相對應的固定觸點架板7，架板數就是樓層數，架板之間的間距就是樓層之間的高度。本質上選層器的標高等于樓層提升高度乘以壓縮比。選層器的壓縮比有1：40和1：60兩種，壓縮比越小，控制精度越高。

　　該選層器功能是：精確的反應樓層位置，產生位置信號、樓層指示、向上與向下、單層運行與多層運行的換速、門區信號、消號、保號、定向、順向截車及反向截車等。



　　二、格雷碼井道式選層器

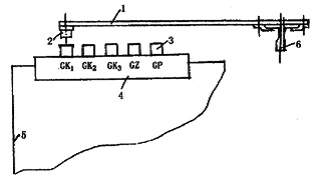

　　如圖3—7所示，雙穩態開關盒裝在轎廂頂上，盒上裝有不同功能的雙穩態開關。GK₁、GK₂、GK₃用作格雷碼的層樓位置信號。GZ用作換速，GP用作平層及門區信號。





圖3—7  井道選層器

1—支架；2—磁珠；3—雙穩態開關；4—開關盒；5—轎廂；6—丁字道



　　磁珠有N極及S極之分，其安裝在主導軌的支架上，與雙穩態開關的間隙是8～12mm，安裝要對中心，保證間隙的一致性。

　　換速磁珠的設置數量及位置是依據換速距離及控制電路的要求決定。

　　位置信號雙穩態開關的數量是依據層站數而定。例如16層樓，需用4個雙穩態開關，因為2⁴＝16個狀態。其磁珠的設置依據格雷碼布置。采用格雷碼來表達層樓信號，主要是可靠性高。從格雷碼數據不難看出，電梯每運行一層僅一個雙穩態開關動作。對于其它進制是作不到的。

　　磁雙穩態開關用在電梯上的優點是永久記憶層樓位置，不受任何電磁干擾及斷電的影響。電梯停在井道任何位置，都能作到即停即開不需校正運行。

　　1．雙穩態開關選層器

　　要表達16層站，需用4個雙穩態開關，可以表達16個狀態碼。

　　把16個狀態碼經繼電器譯碼電路譯成十進制的1～16層。再經繼電器輸出，表達層站，如圖3—8所示。





圖3—8  雙穩態開關動作圖表



　　2．編碼器線路

　　在圖3—9中，GK1，GK2，GK3，GK4是編碼用雙穩態開關。1J，2J，3J，4J是編碼繼電器。雙穩態開關動作由布置在井道中的磁珠控制，見圖3—8雙穩態開關動作圖表。





圖3—9  繼電器編碼電路



　　3．繼電器譯碼原理GK

　　因為雙穩態開關GK₁～GK₄是按照圖3—8的磁珠布置動作，所以繼電器1J～4J也是按格雷碼動作。在繼電器圖3—10中常閉觸點代表圖3—8格雷碼的“0”，常開代表“1”。

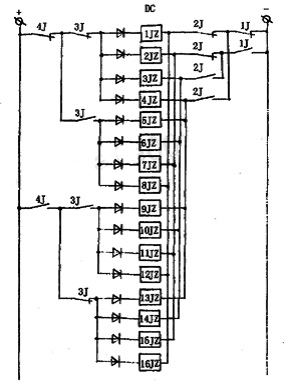

　　圖3—10中1JZ代表1層的位置信號；2JZ代表2層的位置信號。以此類推。此電路可以直接與繼電器電路接口。





圖3—10  繼電器譯碼電路



　　繼電器譯碼電路中二極管的作用是消除寄生電路。線路中1JZ，2JZ……16JZ，是樓層位置信號繼電器。



　　三、雙穗態開關的工作原理

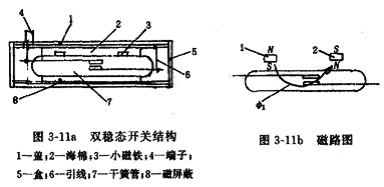

　　雙穩態磁開關主要由于簧管、小磁鐵及磁屏蔽組成，如圖3—11a所示。

　　如圖3—11b所示，在沒有外界磁場作用時，如果其觸點是常開的狀態，兩個小磁鐵的磁場Φ1很弱不能使其閉合，僅能維持原始狀態。

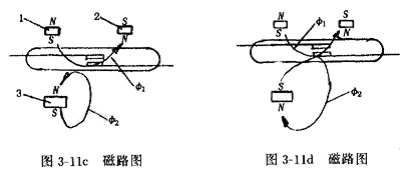

　　如圖3—11d所示，當有外界磁場3作用時，且外界強磁場的極性與小磁鐵1是同極性時，如圖所示磁力線Φ₁與Φ₂同向，大大加強了小磁鐵對干簧管的作用力，使接點閉合。當磁場3移開時由小磁鐵1與2維持原始狀態，即保持觸點閉合。

　　如圖3—11c所示，當外界磁場3作用時，且外界強磁場的極性與小磁鐵1是反極性時，如圖所示磁力線Φ₁與Φ₂反向，削弱了磁鐵對干簧管的作用力，使干簧管的接點斷開。
