前言

　　本標準是對化工行業標準HG/T3248—1988《工業硅酸鉛（玻璃態）》進行修訂而成的。

　　本標準與HG/T3248—1988的主要技術差異為：

　　——鄧消分等分級，同時對一氧化鉛、二氧化硅含量的范圍進行調整。

　　——三氧化二鋁含量的測定改為分光光度法。

　　本標準自實施之日起，同時代替HG/T3248—1988。

　　本標準由國家石油和化學工業局政策法規司提出。

　　本標準由全國化學標準化技術委員會無機化工分會歸口。

　　本標準起草單位：張家港市氧化鉛廠、天津化工研究設計院。

　　本標準主要起草人：陳榮、張鄭兵、陸思偉。

　　本標準于1988年首次發布。1999年由專業標準轉化為化工行業標準。

　　本標準委托全國化學標準化技術委員會無機化工分會負責解釋。

　　1  范圍

　　本標準規定了工業硅酸鉛的要求、試驗方法、檢驗規則以及標志、標簽、包裝、運輸、貯存。

　　本標準適用于工業硅酸鉛。該產品主要用作電真空、光學、防輻射等含鉛玻璃的原料。也適用于陶瓷等其他行業。

　　分子式：3PbO•2SiO2

　　相對分子質量：789.8(按1995年國際相對原子質量)

　　2  引用標準

　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

　　GBl91—1990  包裝儲運圖示標志

　　GB／T 601—1988  化學試劑  滴定分析(容量分析)用標準溶液的制備

　　GB／T 602—1988  化學試劑  雜質測定用標準溶液的制備(neq ISO 6353—1：1982)

　　GB／T 603—1988  化學試劑  試驗方法中所用制劑及制品的制備(neq ISO 6353—1：1982)

　　GB／T1250—1989  極限數值的表示方法和判定方法

　　GB／T 3049—1986  化工產品中鐵含量測定的通用方法  鄰菲噦啉分光光度法(neq ISO 6685：1982)

　　GB／T 6003.1—1997  金屬絲編織網試驗篩

　　GB／T 6678—1986  化工產品采樣總則

　　GB／T 6682—1992  分析實驗室用水規格和試驗方法(neq ISO 3696：1987)

　　3  要求

　　3.1  外觀：檸檬黃色玻璃狀顆粒。

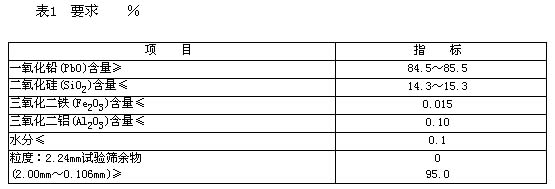

　　3.2  工業硅酸鉛應符合表1要求。

　　

　　式中：m1——2.36mm試驗篩篩余物的質量，g；

　　     m2——2.00～0.106mm的試樣的質量，g；

　　     　m——試樣的質量，g。

　　4.6.5  允許差

　　取兩次平行測定結果的算術平均值為測定結果。平行測定結果的絕對差值不大于0.5％。

　　5  檢驗規則

　　5.1  本標準所有指標項目為常規檢驗項目。

　　5.2  每批產品不超過60t。

　　5.3  按GB／T 6678的規定確定采樣單元數。采樣時，將采樣器自包裝袋的上方斜插入至料層深度的3／4處采樣。將采得的樣品混勻后，按四分法縮分至不少于1000g，分裝于兩個清潔干燥的具塞廣口瓶中，密封。瓶上粘貼標簽，注明：生產廠名、產品名稱、型號、批號、采樣日期和采樣者姓名。一瓶作為實驗室樣品，另一瓶保存三個月備查。

　　5.4  工業硅酸鉛由生產廠的質量監督檢驗部門按本標準規定進行檢驗。生產廠應保證每批出廠產品均符合本標準要求。

　　5.5  使用單位有權按照本標準的規定對收到的工業硅酸鉛產品進行驗收，驗收時間在貨到一個月內進行。

　　5.6  檢驗結果如有一項指標不符合本標準要求時，應重新自兩倍量的包裝中采樣進行復驗，復驗結果即使有一項指標不符合本標準的要求時，則整批產品為不合格。

　　5.7  采用GB／T1250規定的修約值比較法判定檢驗結果是否符合標準。

　　6  標志、標簽

　　6.1  工業硅酸鉛包裝上應有牢固清晰的標志，內容包括：生產廠名、廠址、產品名稱、商標、型號、凈含量、批號或生產日期、本標準編號及GB191中規定的“怕濕”標志。

　　6.2  每批出廠的工業硅酸鉛都應附有質量證明書。內容包括：生產廠名、廠址、產品名稱、商標、型號、凈含量、批號或生產日期、產品質量符合本標準的證明和本標準編號。

　　7  包裝、運輸、貯存

　　7.1  工業硅酸鉛采用2種包裝方式。

　　7.1.1  塑料編織袋包裝：內包裝采用聚乙烯塑料薄膜袋：外包裝采用塑料編織袋，其性能和檢驗方法應符合有關規定。每袋凈含量25kg、50ks。

　　7.1.2  涂膜柔性集裝袋包裝：采用涂膜柔性集裝袋，每袋凈含量1000kg。

　　7.1.3  工業硅酸鉛采用塑料編織袋包裝時，內袋用維尼龍繩或其他質量相當的繩人工扎口，或用與其相當的其他方式封口；外袋在距袋邊不小于30mm處折邊，在距袋邊不大于15mm處用維尼龍線或其他質量相當的線縫口。縫線整齊，針距均勻。無漏縫和跳線現象。

　　7.1.4  工業硅酸鉛采用涂膜柔性集裝袋包裝時，袋口用維尼龍繩或其他質量相當的繩人工扎口。

　　7.2  工業硅酸鉛在運輸過程中應有遮蓋物，防止雨淋、受潮，不得與酸或堿類物質混運。

　　7.3  工業硅酸鉛應貯存于干燥陰涼處，防止雨淋、受潮，不得與酸或堿類物質混貯。
