信號顯示電路
2005-08-25
來源:安全文化網
熱度:
收藏
發表評論 0
一、呼叫信號顯示
廳外向上與向下的呼叫，轎內選層呼叫，一般采用呼叫繼電器的觸點接通相對應層的呼叫信號燈。供電電壓大多采用AC24V。
二、方向顯示電路
如圖3—35所示，利用方向繼電器的觸點接通方向指示燈電路。

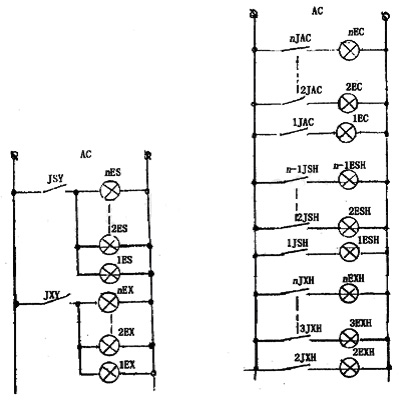

圖3—35 方向及呼叫顯示電路
三、層樓顯示電路
在機械選層控制電路中，利用選層器每層的架板，在其上裝一個定觸點。在選層器拖板上裝一個滑動觸點，構成XE觸點，當兩觸點相遇時，即表示電梯運行到該層站。
圖3—36 層樓顯示電路
四、繼電器控制系統層站顯示采用7段數碼管的電路
此顯示電路采用7段數碼管，所以必須采用直流供電，并把層站信號通過二極管矩陣電路譯碼，即譯成所需要燃亮的段，如圖3—37所示。

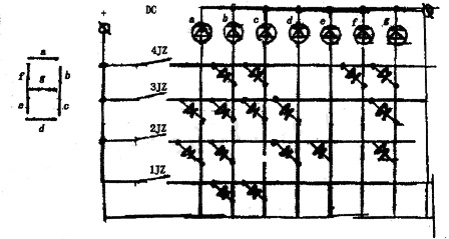

圖3—37 數碼管及譯碼電路
