電梯門的控制電路由控制和驅動兩個部分組成。門的開與關對乘客和電梯安全運行十分重要，當門在關閉過程中如遇有障礙物應停止關門重新開門。當電梯因故中途停止運行，電梯還沒有進入開門區時，電梯門不應打開。



　　一、皮帶傳動直流門機控制電路



　　該門機用于交流雙速電梯及直流勵磁快速電梯。門機的速度調節是通過門機械傳動中的碰頭(如圖3—29所示)，使行程開關動作，短接與電樞并聯的電阻實現的。開門與關門是改變轉子供電電壓的極性，使直流電機正轉與反轉，見圖3—30所示。





圖3—29  開關布置圖

1—開關碰頭；2—門機驅動輪

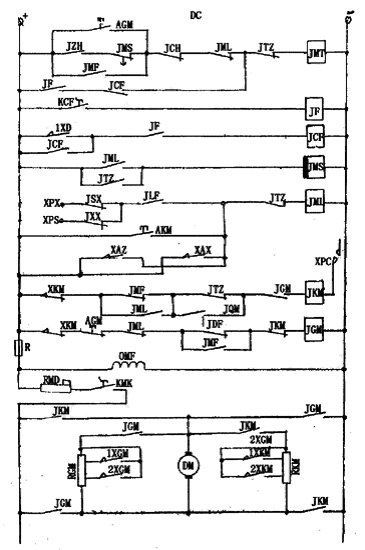

圖3—30  門機控制電路



　　開門速度曲線：

　　如圖3—31所示，剛開門時速度要慢，1XKM動作，這樣做是為了脫開鉤子鎖時不發生聲響。當門完全打開以前，2XKM動作，使開門電機降速，電梯門不發生碰撞門框。

　　關門速度曲線：

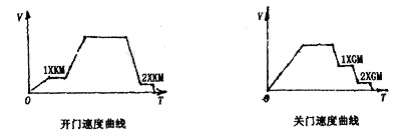

圖3—31  開關門速度曲線



　　JMF——關門繼電器。

　　JF，JCF——消防繼電器。

　　KCF——消防開關。

　　AGM——關門按鈕。

　　JMS——關門延時繼電器。

　　JML——開門繼電器。

　　AKM——開門按鈕。

　　XAZ，XAX——小扇開關。

　　XKM——開門限位開關。

　　XGM——關門限位開關。

　　JKM——開門執行繼電器。

　　JGM——關門執行繼電器。

　　R——門電路保險。

　　OMF——門電機磁場線圈。

　　KMK——門電機開關。

　　RGM——關門分流電阻。

　　RKM——開門分流電阻。

　　1XGM，2XGM——關門切電阻開關。

　　1XKM，2XKM——開門切電阻開關。

　　XPX，XPS——如圖3—3所示選層器滑動觸點。

　　XPC——門區選層器接點見圖3—1a。

　　JDF——基站電源繼電器。

　　開始關門時速度較快，當門將完全關閉以前，1XGM動作，電動機第一次降速，在完全關閉以前2XGM動作，電動機再次降速，使兩扇門不發生碰撞。

　　在圖3—30中2XGM有兩個作用，即作為第一級開門分流開關，又作為關門時的第2次分流開關。關門限位開關還有另一作用，用其中一對觸點作為門關嚴的門鎖信號XG。

　　開關2XKM，1XGM，2XGM用其短接并聯在電機轉子上的電阻RGM，RKM，給轉子DM分流，調節轉子電壓以調電機的轉速。

　　電阻RMD是串聯在轉子電路中，用以降低轉子供電電壓，調節開關門的總體速度。

　　開關KMK在檢修電梯系統時關斷門電機，使門不動作。OMF是直流電機DM的定子磁場。

　　開關門電路的功能：

　　1．開門控制

　　(1)基站開門

　　當電梯開始使用時，司機合上基站鑰匙開關KDF，電梯控制電源繼電器JDF吸合，(+)電源→XKM↑→→→JKM↑→XPC↑門區觸點JKM吸合。在關門電路中由于JDF常閉的斷開JGM處在釋放狀態，當電梯開門到位時，XKM限位開關動作，JKM釋放。

　　(2)手動開門

　　按開門按鈕AKM，開門指令繼電器JML吸合，關門繼電器JMF釋放，因為電梯是停著的，運行繼電器JTZ釋放，JKM吸合電梯門打開，開門到位XKM動作JKM釋放。

　　(3)重新開門

　　當門在關閉過程中，遇到障礙物，由于安全小扇動作，微動開關XAZ，XAY閉合，開門繼電器JML吸合，開門過程同上所述。

　　(4)消防開門

　　當消防隊員在基站合上消防開關KCF后JP吸合，電梯在基站，選層器上的基站位置開關1XD閉合，消防繼電器JP吸合，JCF吸合并自鎖。JMF釋放JKM吸合電梯門打開。如果電梯停在其它層站時進入消防狀態，JCF處在釋放狀態，由于JF的吸合JMF吸合電梯關門。

　　(5)本層呼叫開門

　　若電梯停在某層站時，只要按廳外順向呼叫按鈕JSH或JXH吸合，就可以開門。在圖3—30中，JXH或JSH→XPX或XPS→JLF↑→→JML↑吸合，電梯門打開。

　　(6)電梯超載不關門

　　當超載開關XCH動作后，超載繼電器JHC吸合JMF釋放，其常閉觸點接通JKM繼電器，電梯門重新打開。

　　2．關門控制

　　(1)手動關門

　　按關門按鈕AGM，(+)電源 ，關門繼電器吸合。

　　(+)電源。

關門繼電器JGM吸合，電梯門關好后，關門限位開關動作，JGM釋放。

　　(2)自動關門

　　在電梯處在無司機運行狀態時，無司機開關KZH閉合，無司機繼電器JHZ吸合。在關門延時繼電器JMS電路中，開門繼電器JML斷開一次或電梯由運行停一次車，運行繼電器JTZ斷開一次。JMS延時3～5s，接通關門繼電器JMF，使電梯門關閉。

　　(3)消防服務強迫關門

　　當電梯進入消防狀態時，電梯停在任一層站，如果門是開著的，則必須立即強迫關閉。通過JF吸合，JCF釋放使關門繼電器JMF吸合，JGM吸合，電梯門關閉。并通過其它電路電梯開往基站。

　　(4)基站鑰匙關門

　　當電梯服務運行完畢后，電梯服務人員將基站鑰匙關斷，中間繼電器JDF釋放。總電源延時斷電，JDF常閉接通關門繼電器JGM，令其吸合，電梯門關閉，總電源斷電。



　　二、齒輪傳動直流門機控制電路(MRDS門機)



　　開關門電路的功能與皮帶傳動直流門機電路相同。開門與關門是通過改變轉子DM供電電壓的極性實現，如圖3—32所示。

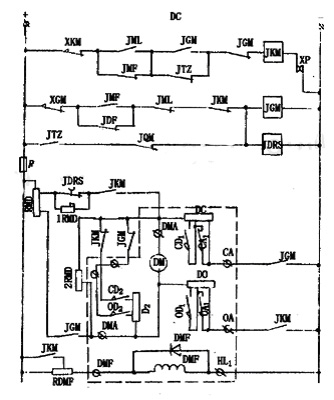

圖3—32  開關門電路



　　電梯門在關閉的過程中，JGM，JDRS吸合，JDRS的常閉觸點斷開，電阻1RMD串入開門電路，如關門遇到障礙物通過小扇開關XAZ，XAY使開門繼電器JML，JKM吸合，立即開門，電機轉子DM串入電阻1RMD，使電梯門由關轉為開不產生振動。

　　開門串聯電阻D₀通過凸輪開關OD₁，OA₁短接加速。當電梯門接近全部打開時并聯電阻D₂通過凸輪開關OD₂及JGM常閉接通，開門速度下降以防門開到位時的震動，如圖3—33所示。

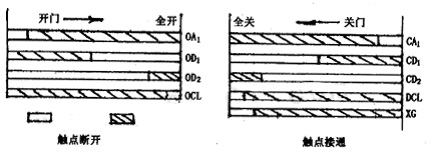

圖3—33  門機凸輪觸點開關的狀態



　　關門串聯電阻DC通過凸輪開關CD₁，CA₁短接加速。當電梯門接近全部關閉時并聯電阻D₂通過凸輪開關CD₂及JKM常閉接通，關門速度下降，以防兩扇門的碰撞，如圖3—34所示。

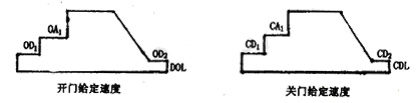

圖3—34  開關門速度曲線
