電梯運行性能的優劣與組成系統的邏輯控制電路有著密切的關系。電梯控制系統要求安全可靠，功能性強，即自動化水平高。電路簡單，組成系統的元件要少。

　　繼電器邏輯電路設計，一般采用邏輯推理與經驗相結合，再用布爾代數簡化。

　　典型的電梯控制系統由如下基本電路組成：

　　1．轎廂內呼叫指令電路，稱為內選層電路。

　　2．大廳外呼叫指令電路，稱為外呼電路。

　　3．自動定向電路。

　　4．自動開關門電路。

　　5．電梯啟動與換速電路。

　　6．平層停車電路。

　　7．信號顯示電路。

　　8．消防電路。

　　9．安全保護電路。

　　10．速度區分電路。

　　對一些有特殊功能要求的電梯，還有許多電路，這里不再介紹。





第一節  呼叫指令的記憶與解除



　　一、轎廂內呼叫指令電路



　　當乘客進入轎廂后，首先按欲往的層樓按鈕，如果按了5層的按鈕，則該層信號燈燃亮，表示去5層的指令已登記并記憶。當電梯運行到5層時，電梯已停止運行，該信號被解除，信號燈熄滅，表示5層內選指令被釋放，稱為消號。

　　滿足上述要求的方法很多，現介紹如下兩種。

　　1．普通的轎內指令電路

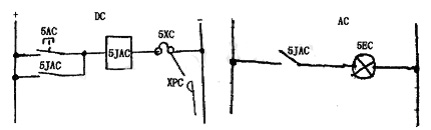

　　例如電梯停在1樓，如圖3—1所示，乘客進入轎廂欲往5層，并按了5層指令按鈕5AC，由于5XC是常閉接點，則繼電器5JAC得電吸合，并通過5JAC的常開接點自鎖。信號燈5EC燃亮。

　　當電梯到達欲往層站后，由選層器控制的滑動觸點碰開其常閉接點5XC，繼電器5JAC失電釋放。信號燈熄滅，稱為消號。







　　2．帶有負載電阻的轎內指令電路

　　如圖3—2所示，例如電梯停在2層，乘客進入轎廂按了5層指令按鈕5AC，由于5JZ是常開接點，則繼電器5JC線圈沒有被短接，并經電阻5R得電吸合，通過自保接點5JC自鎖。當電梯運行到5層時由于選層器控制的繼電器5JZ吸合，在電梯停止運行時，停車繼電器JTZ釋放，5JC的線圈被短路，失電釋放。5層的指令信號被解除。





圖3—2  選層電路



　　電路中，電源電壓U_D必須大于繼電器的額定工作電壓U_J。

　　電阻計算：

　　阻值： (歐姆)

　　式中：I_J——繼電器JC的工作電流。

　　功率：(瓦)

　　以上兩種電路都可以用作轎廂內選層指令電路，也可以用作大廳外呼叫指令電路。對于指令解除信號5JZ，可以采用繼電器，也可以采用不同形式的選層器滑動觸點。



　　二、廳外呼叫指令電路



　　廳外呼叫指令有兩個，即向上的呼叫與向下的呼叫。

　　上端站僅有一個向下的呼叫，下端站僅有一個向上的呼叫，中間層具有向上與向下的兩個呼叫按鈕。

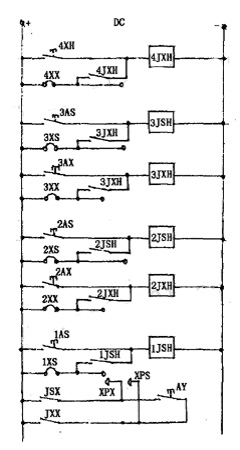

　　利用普通的指令電路原理，組合成廳外呼叫指令電路，如圖3—3所示。





圖3—3  立式選層器外呼叫組合電路



　　1AS～3AS——向上呼叫指令按鈕；

　　2AX～4AX——向下呼叫指令按鈕；

　　2AY——直駛按鈕；

　　1JSH～3JSH——向上呼叫指令繼電器；

　　2JXH～4JXH——向下呼叫指令繼電器；

　　JSX——向上運行方向繼電器；

　　JXX——向下運行方向繼電器；

　　XPS——選層器向上運行滑動觸點；

　　XPX——選層器向下運行滑動觸點；

　　——選層器常閉觸點；

　　例如電梯停在1層XPX接通，1XS斷開，1層廳外有人按1AS按鈕時，繼電器1JSH得電吸合，當手離開時1JSH釋放，此呼叫信號不能記憶。即該層順向呼叫不能記憶。

　　3層有人按了3AS與3AX按鈕，繼電器3JSH與3JXH得電吸合并自鎖。當電梯向上運行到了3層時，因為方向繼電器JSX吸合，JXX釋放，當選層器上的，滑動觸點XPX與XPS分別與其相對應的定觸點相接觸時，選層器的常閉觸點3XX與3XS全部斷開，繼電器3JSH失電釋放，稱為順向截車消號。而繼電器3JXH通過JSX↑→XPX↑→3JXH↑電路維持吸合狀態，稱為保號。

　　如果有人只按了3AX按鈕，其它層沒有任何呼叫。JSX吸合，電梯向上運行到了3層時，電梯首先換速，預定方向繼電器JSX提前釋放，常閉觸點3XX打開，繼電器3JXH失電釋放，稱為反向截車消號。

　　(箭頭↑表示閉合或得電吸合；箭頭↓表示斷開或失電釋放，表示常閉接點。)

　　外呼組合電路圖3—3與圖3—4都可以完成呼叫記憶、順向呼叫消號、反向呼叫保號、反向截車消號的功能。

　　圖3—3的層站位置信號是通過選層器上的滑動觸點XPX與XPS實現的。圖3—4是通過層樓位置繼電器1～4JZ實現的。圖3—3是斷開繼電器的線圈，而圖3—4是短路繼電器線圈，使繼電器失電釋放。兩種電路對選層器的結構要求不同。

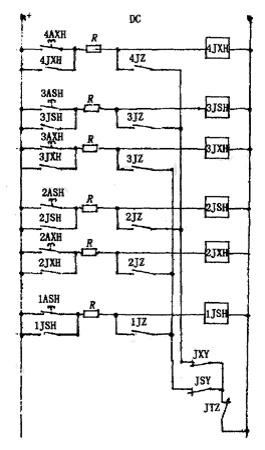

圖3—4  井道選層器外呼組合電路



　　呼叫信號的解除時間，一般內選信號在電梯停止時解除。廳外呼叫信號的解除在電梯換速時，這樣可能提前告訴乘客電梯已到達該層。

　　JSY——向上運行方向繼電器，電梯停止時釋放。

　　JXY——向下運行方向繼電器，電梯停止時釋放。

　　JTZ——運行繼電器，電梯停止運行時釋放。



　　三、電子高頻振蕩式觸摸按鈕指令元件



　　電梯的轎內選層指令信號，廳外向上與向下的呼叫指令信號，都是乘客通過按鈕開關發送的。因此對按鈕使用可靠性，壽命要求較高。乘客乘電梯本身就是一種享受，按鈕的新穎性及外觀造型等各方面都提出較高的要求。尤其飯店、賓館、娛樂場所更是如此。該觸摸按鈕是電梯豪華象征。

　　高頻振蕩觸摸開關的工作原理：

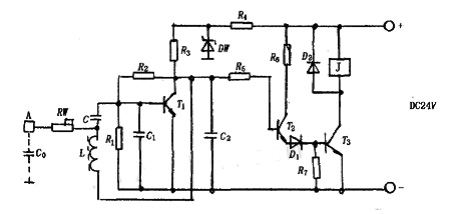

　　為了產生穩定的高頻振蕩，提高觸摸按鈕的靈敏度，按三點電容式諧振電路，即克拉潑振蕩電路。電感L與電容C組成串聯電壓諧振電路，電容C₁與C₂組成分壓器；C₁的交流電壓正反饋到LC振蕩電中，使振蕩穩定。振蕩頻率為4．46MHz。如圖3—5所示。





圖3—5  觸摸按鈕原理圖



　　沒有人觸摸時，電路振蕩，三極管T1的管壓降幾乎為零，開關電路不工作，繼電器J處在釋放狀態。

　　當有人觸摸時，人體和金屬片形成一個電容并聯在電感L上，使LC振蕩電路失諧停振，三極管T₁集電極電壓電平升高，驅動開關電路T₂及T₃，繼電器吸合，當手離開金屬片A時，繼電器釋放。

　　該觸摸按鈕的靈敏度是3pF，可以工作在+60℃～－15℃，溫度+40℃，相對濕度為95％時，人體觸摸時可以站在大地上，也可以站在絕緣臺上。

　　根據公式：調整電位器Rw可以調整觸摸按鈕的靈敏度。

　　公式中：R₀＝Rw，是靈敏度調整電阻。

　　C₀是人體與金屬片形成的電容。
