1.變形超標

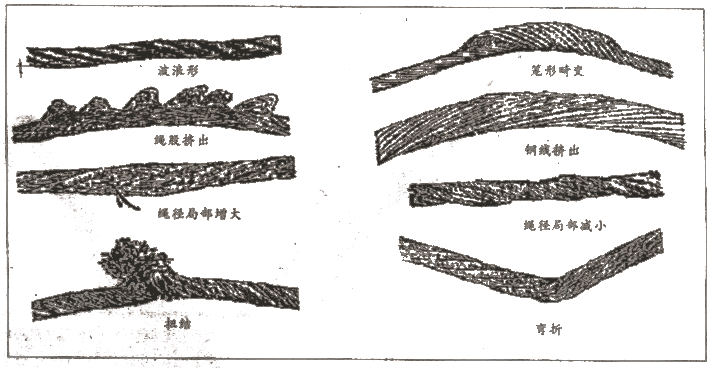

    鋼絲繩失去正常形狀產生可見畸變，從外觀上出現波浪形、籠形畸變，繩股或鋼絲擠出，繩徑局部增大、扭結或局部被壓扁、彎折等現象。變形部位可使鋼絲繩應力分布不均而導致強度損失，嚴重變形還會造成鋼絲繩傳動不穩定或在運行過程中產生跳動。

    （1）鋼絲繩出現波浪形畸變，在不超過繩徑25倍的繩長范圍內，若徑向波浪漫主義度達繩徑的4/3，則鋼絲繩應報廢。

    （2）籠形畸變，使外層繩股發生脫節或者變得比內部繩股長，脫節變長的鋼絲交叉在鋼絲繩表面形成籠形，籠畸變的鋼絲繩應立即報廢。

    （3）繩股擠出，通常伴隨籠形畸變一起產生，導致鋼絲繩受力不平衡，繩股擠出的鋼絲繩應立即報廢。

    （4）鋼絲擠出，常由于沖擊載荷而引起，形成一部分鋼絲或鋼絲束在鋼絲繩一側拱起形成環狀，變形嚴重時鋼絲繩應報廢。

    （5）扭結，是在鋼絲繩打彎成環狀的情況下被拉緊拉直而造成的，扭結的結果導致剪切應力增大而強度降低，同時由于捻距不均引起鋼絲之間磨損加劇，嚴重扭結的鋼絲繩應立即報廢。

    （6）彎折或壓扁，是由于外在的機械作用，使鋼絲繩受到硬傷，如鋼絲繩受擠壓，或被尖棱利角強制發生角度變形等，嚴重變形的鋼絲繩應立即報廢。

    2.彈性減小繩芯損壞

    鋼絲繩直徑的局部減小與纖維芯損壞甚至斷裂有關，鋼絲繩直徑的局部增大則是因為纖維芯受潮膨脹或繩芯畸變引起。繩芯損壞可使繩股產生不平衡而定位錯移，破壞了鋼絲繩的潤滑系統，將造成鋼絲繩的僵性增大彈性減小，導致在動載作用下突然斷裂。

    （1）由于鋼絲繩的纖維芯損壞或斷裂而造成繩徑顯著減小時，鋼絲繩應報廢。

    （2）由于鋼絲繩纖維芯的退化膨脹而在外層股間突出，或使繩直徑局部增粗，繩徑嚴重增大時，鋼絲繩應報廢。

    （3）由于繩芯損壞引起繩芯外露、繩芯擠出的鋼絲繩應報廢。

    （4）鋼絲繩彈性減小通常伴隨繩捻距伸長、鋼絲之間和繩股之間缺少空隙、繩股凹處出現細微的褐色粉末或者鋼絲繩明顯的不易彎曲等現象，應立即報廢。

    3.過熱

    過熱使鋼絲的金相組織改變，導致性能發生劣化，產生應力集中，從而使鋼絲繩強度大大降低，造成使用過程中發生突然斷裂事故。

    （1）鋼絲繩過燒使外表出現可識別的顏色改變，應立即報廢。

    （2）鋼絲繩受到電弧打擊，盡管外表顏色與正常鋼絲繩難以區別，也應報廢。

    鋼絲繩的破壞表現形態各異，且多中原因交錯，有些可以根據定量計算直接確定，有些需要根據檢查發現的缺陷和程度定性判斷，必要時利用檢測儀器進行檢驗。最終鋼絲繩是否報廢，應該對各項因素進行綜合考慮，按標準掌握，一旦發現鋼絲繩的損壞達到了危險程度應立即更換。另外在更換新鋼絲繩前，還應弄清并消除對鋼絲繩有不利影響的設備的缺陷。
